Relé Asiaon de 8 pines 10A con bobina de 120 VAC 90.2-1-120A

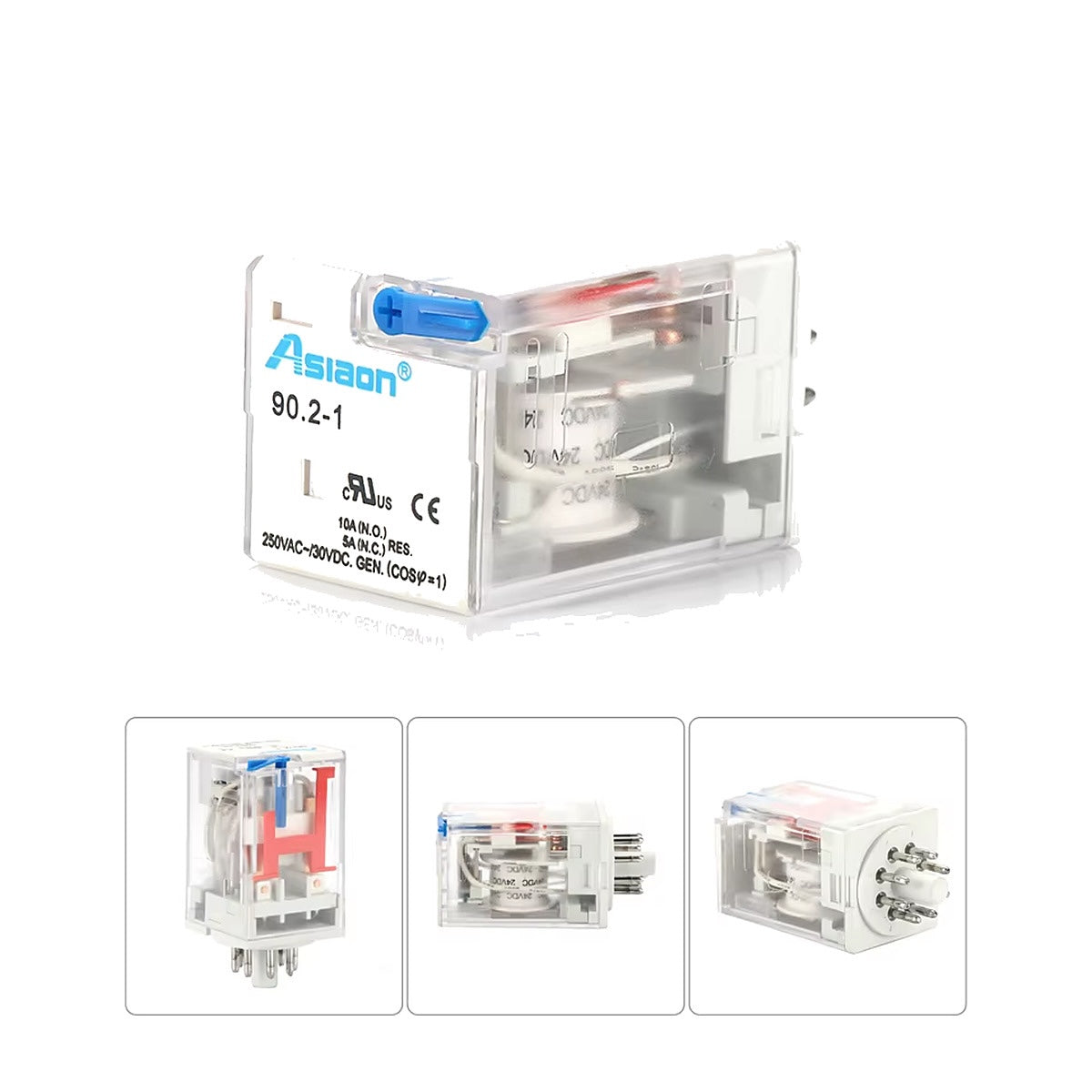

El 90.2-1-120A de Asiaon es un relé de propósito general de 8 pines tipo tubo electrónico, con bobina de 120 VAC y dos contactos conmutados de 10 A. La bobina se alimenta directamente de la línea de 120 V, así que el mando puede armarse con la misma tensión de la instalación y sin fuente auxiliar. Se inserta en la base AS760 y conmuta hasta 10 A a 250 VAC con contactos de AgCdO/AgSnO2.

Ocho pines, no ocho espigas: este relé pertenece a la serie 90.2, de terminales tipo tubo electrónico de Ø 2.3 mm y 9.2 mm de largo, que entran en la base AS760 de 8 pines. No es intercambiable con los relés de 8 espigas de la serie 36.02, que son de cuerpo más pequeño y montan en la base RT702-B: ni el patrón de terminales ni la base coinciden.

Bobina de 120 VAC: la ficha tabula 110/120 VAC en una sola fila, con tensión de operación de 88.0 VAC, liberación a 36.0 VAC, resistencia de 1,512 Ω ±10 % y potencia nominal de 2.8 VA.

Dos contactos conmutados de 10 A: cada uno con común, normalmente abierto y normalmente cerrado. El marcado del cuerpo declara 10 A en el contacto normalmente abierto y 5 A en el normalmente cerrado, con carga resistiva a 250 VAC o 28 VDC.

Conmutación en 20 ms: los tiempos de operación y de liberación son de 20 ms como máximo, más rápidos que los de la serie 36.02 de espigas.

Separación eléctrica declarada: soporta 1,500 VAC durante un minuto entre bobina y contactos y 1,000 VAC entre los contactos abiertos, con resistencia de aislamiento de al menos 500 MΩ a 500 VDC.

• Configuración de contactos: 2Z, dos contactos conmutados (DPDT), sobre 8 pines: seis para los contactos y dos para la bobina.
• Capacidad de contacto: 10 A a 250 VAC / 30 VDC. El marcado del cuerpo declara 10 A en el contacto normalmente abierto y 5 A en el normalmente cerrado, con carga resistiva a 250 VAC / 28 VDC.
• Material y resistencia de contacto: AgCdO / AgSnO2, con resistencia de contacto ≤ 100 mΩ medida a 1 A y 6 VDC.
• Bobina: 120 VAC nominales (fila 110/120 VAC de la ficha); tensión de operación 88.0 VAC, tensión de liberación 36.0 VAC, resistencia 1,512 Ω ±10 % y potencia nominal 2.8 VA.
• Resistencia de aislamiento: ≥ 500 MΩ medidos a 500 VDC.
• Rigidez dieléctrica: ≥ 1,500 VAC durante 1 minuto entre bobina y contactos; ≥ 1,000 VAC durante 1 minuto entre contactos abiertos.
• Tiempo de operación / liberación: ≤ 20 ms / ≤ 20 ms.
• Tipo de terminal: pin tipo tubo electrónico, Ø 2.3 mm y 9.2 mm de largo.
• Dimensiones: base cuadrada de 34.6 × 34.6 mm y 56.5 mm de alto.
• Bases compatibles: AS760 y AS770 de la misma marca.

Sirve para tableros y controles alimentados a 120 V donde el mando se toma de la propia línea y hay que conmutar cargas de hasta 10 A con separación galvánica.
