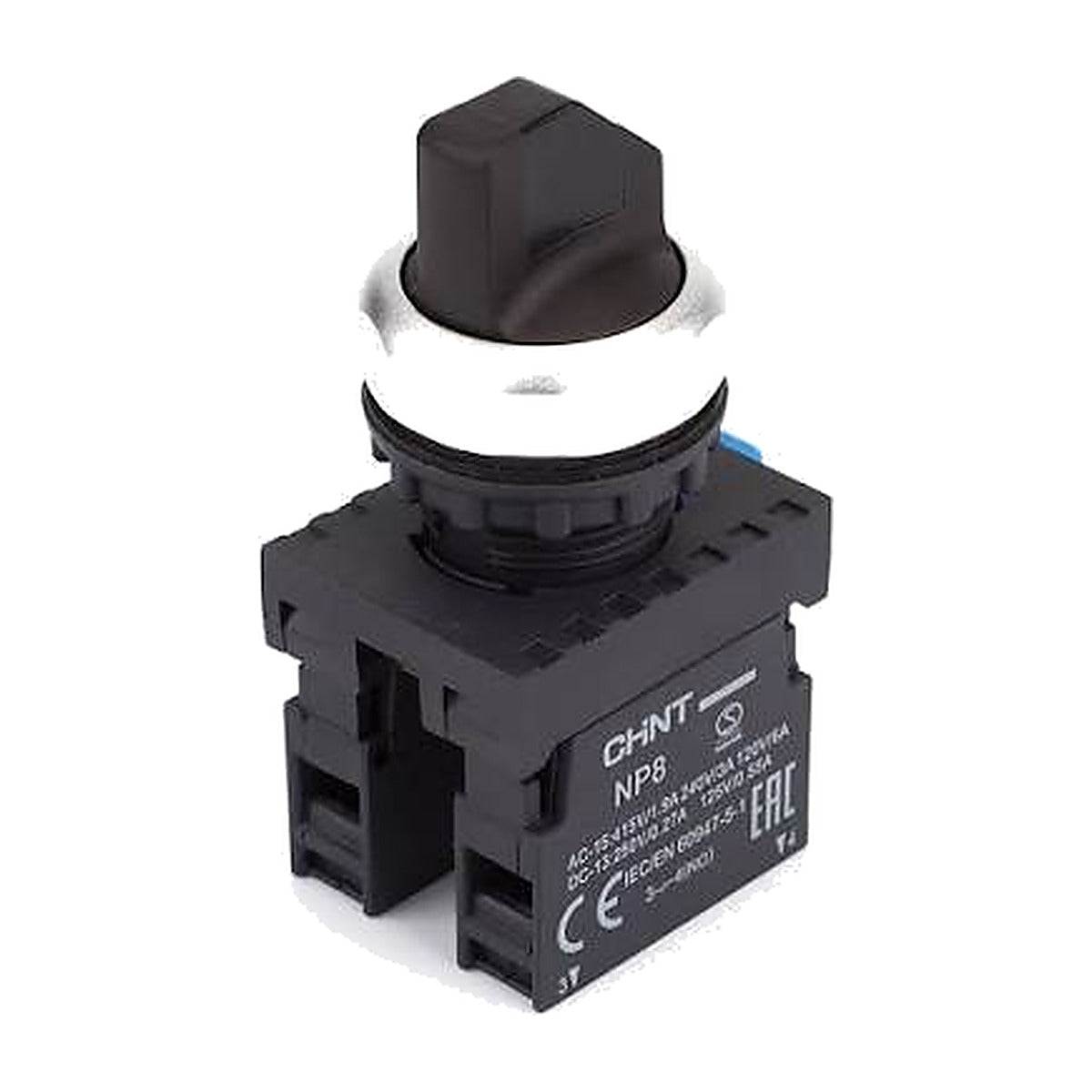

Selector Chint 3 posiciones 2NO negro de 22mm NP8-20X/312

El NP8-20X/312 de Chint es un selector rotativo de tres posiciones con perilla en color negro y dos contactos normalmente abiertos (2 NA), para montaje en panel con perforación de 22 mm. La perilla mantiene la posición seleccionada, de modo que sirve para elegir modos de operación o para dejar habilitado un circuito sin sostener el mando. Pertenece a la serie NP8, de construcción modular y grado de protección IP65 según IEC/EN 60947-5-1.

Selección de tres posiciones: la perilla gira entre tres posiciones y conserva la que se deje puesta, lo que permite dejar fijo un modo de trabajo, un origen de mando o un arranque manual/automático.

Construcción modular: el sistema de accionamiento, el adaptador, el bloque de contactos y la unidad de iluminación se combinan libremente; el montaje y desmontaje es de tipo snap-on y el adaptador central queda bloqueado automáticamente.

Capacidad para circuitos de mando: los contactos están calificados en AC-15 a 1.9 A / 415 V, 3 A / 240 V y 6 A / 120 V, y en DC-13 a 0.27 A / 250 V y 0.55 A / 125 V, con protección de cortocircuito por fusible NT00-16 de 16 A.

Terminales con antiaflojamiento: el tornillo de terminal incorpora un mecanismo contra el aflojamiento y admite conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con 8 mm de conductor pelado.

• Tipo de accionamiento: selector rotativo de perilla, no iluminado.
• Número de posiciones: Tres posiciones.
• Configuración de contactos: 2 NA (dos contactos normalmente abiertos).
• Diámetro de montaje: 22 mm.
• Valores eléctricos nominales: CA 50/60 Hz, 415 Vca / 250 Vcc.
• Corrientes nominales de empleo: en AC-15, 1.9 A a 415 V, 3 A a 240 V y 6 A a 120 V; en DC-13, 0.27 A a 250 V y 0.55 A a 125 V.
• Grado de protección: IP65.
• Norma: IEC/EN 60947-5-1.
• Vida útil: 100,000 maniobras mecánicas y 100,000 eléctricas, según la categoría de accionamiento rotativo del catálogo.
• Condiciones de servicio: temperatura ambiente de -5 °C a +40 °C, con media en 24 h no mayor a +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C.

Es el elemento indicado para tableros donde hay que fijar un modo de operación entre tres opciones y dejarlo seleccionado sin intervención del operador.
