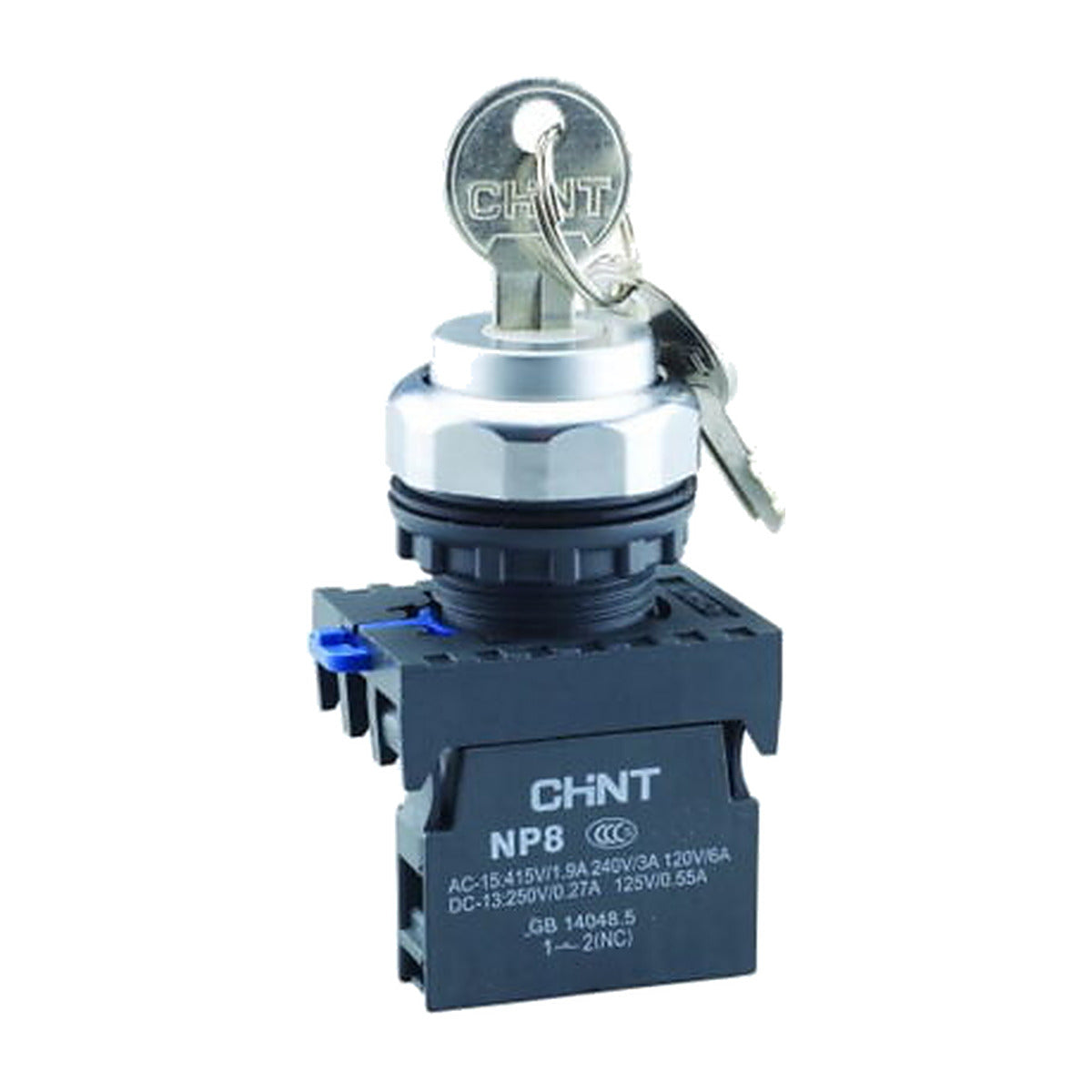

Selector de llave Chint 2 posiciones fijas 1NO NP8-10Y/21

El NP8-10Y/21 de Chint es un selector accionado con llave, de dos posiciones fijas y un contacto normalmente abierto (1 NA), para montaje en panel con perforación de 22 mm. Al retirar la llave la posición queda fija, de modo que impide que cualquier persona cambie el estado del circuito. Pertenece a la serie NP8, de construcción modular y grado de protección IP65 según IEC/EN 60947-5-1.

Mando restringido por llave: el giro solo es posible con la llave puesta, lo que reserva la maniobra al personal autorizado y evita cambios accidentales de modo o arranques no previstos.

Dos posiciones fijas: el selector conserva la posición elegida sin retorno por resorte, según la configuración de dos posiciones fijas de este artículo.

Construcción modular: el sistema de accionamiento, el adaptador, el bloque de contactos y la unidad de iluminación se combinan libremente; el montaje y desmontaje es de tipo snap-on y el adaptador central queda bloqueado automáticamente.

Capacidad para circuitos de mando: los contactos están calificados en AC-15 a 1.9 A / 415 V, 3 A / 240 V y 6 A / 120 V, y en DC-13 a 0.27 A / 250 V y 0.55 A / 125 V, con protección de cortocircuito por fusible NT00-16 de 16 A.

Terminales con antiaflojamiento: el tornillo de terminal incorpora un mecanismo contra el aflojamiento y admite conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con 8 mm de conductor pelado.

• Tipo de accionamiento: selector con llave, no iluminado.
• Número de posiciones: dos posiciones fijas.
• Configuración de contactos: 1 NA (un contacto normalmente abierto).
• Diámetro de montaje: 22 mm.
• Valores eléctricos nominales: CA 50/60 Hz, 415 Vca / 250 Vcc.
• Corrientes nominales de empleo: en AC-15, 1.9 A a 415 V, 3 A a 240 V y 6 A a 120 V; en DC-13, 0.27 A a 250 V y 0.55 A a 125 V.
• Grado de protección: IP65.
• Norma: IEC/EN 60947-5-1.
• Vida útil: 100,000 maniobras mecánicas y 100,000 eléctricas, según la categoría de accionamiento rotativo del catálogo.
• Condiciones de servicio: temperatura ambiente de -5 °C a +40 °C, con media en 24 h no mayor a +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C.

Sirve para tableros y máquinas donde la habilitación de un circuito debe quedar bajo llave y no al alcance de cualquier operador.
