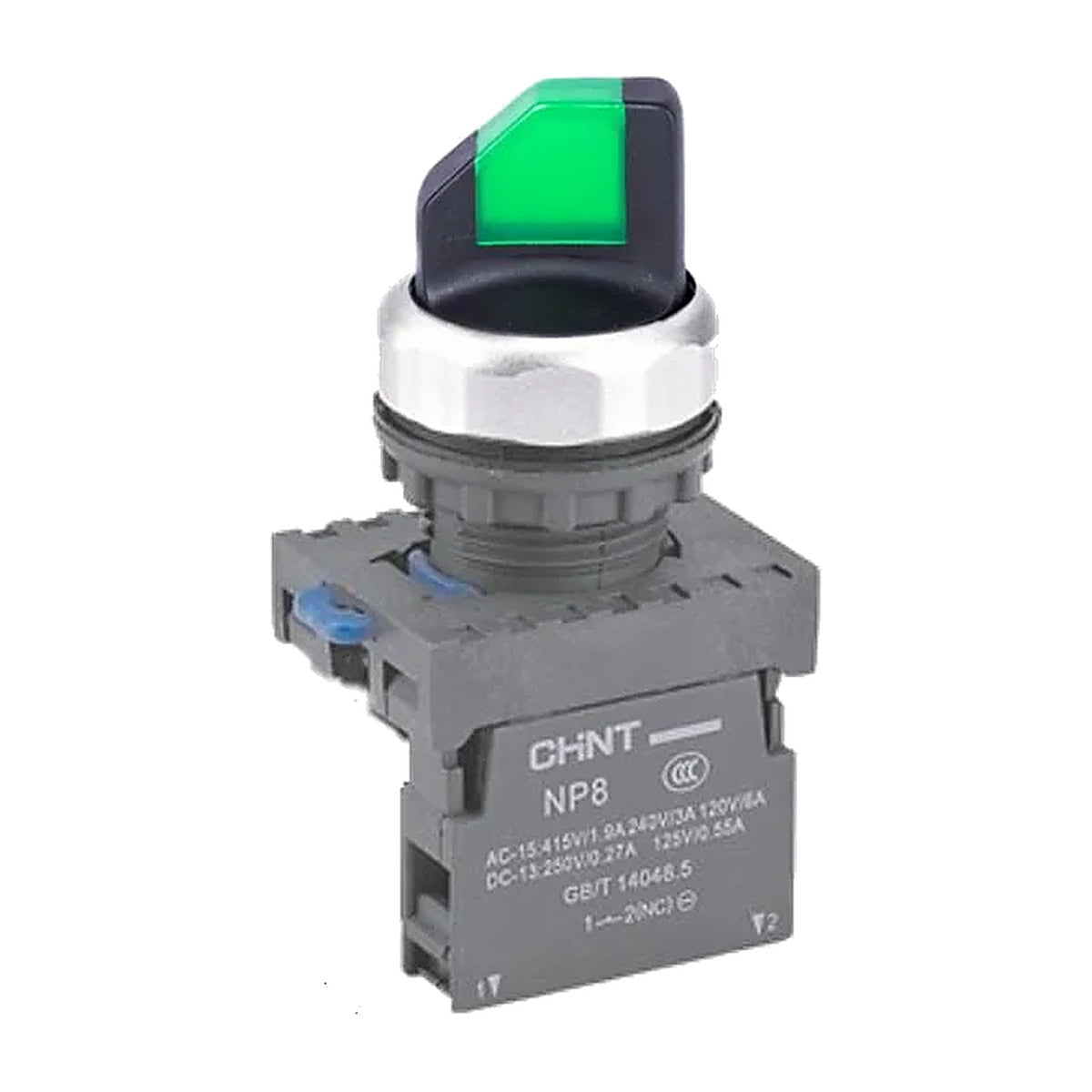

Selector iluminado Chint 2 posiciones 1NO verde NP8-10XD/213

El NP8-10XD/213 de Chint es un selector rotativo de dos posiciones con perilla iluminada en color verde y un contacto normalmente abierto (1 NA), para montaje en panel con perforación de 22 mm. La perilla mantiene la posición seleccionada, de modo que sirve para elegir modos de operación o para dejar habilitado un circuito sin sostener el mando. Pertenece a la serie NP8, de construcción modular y grado de protección IP65 según IEC/EN 60947-5-1.

Selección de dos posiciones: la perilla gira entre dos posiciones y conserva la que se deje puesta, lo que permite dejar fijo un modo de trabajo, un origen de mando o un arranque manual/automático.

Perilla iluminada por LED: la unidad de luz se aloja bajo la perilla translúcida de color verde y deja ver a distancia en qué estado quedó el selector.

Construcción modular: el sistema de accionamiento, el adaptador, el bloque de contactos y la unidad de iluminación se combinan libremente; el montaje y desmontaje es de tipo snap-on y el adaptador central queda bloqueado automáticamente.

Capacidad para circuitos de mando: los contactos están calificados en AC-15 a 1.9 A / 415 V, 3 A / 240 V y 6 A / 120 V, y en DC-13 a 0.27 A / 250 V y 0.55 A / 125 V, con protección de cortocircuito por fusible NT00-16 de 16 A.

Terminales con antiaflojamiento: el tornillo de terminal incorpora un mecanismo contra el aflojamiento y admite conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con 8 mm de conductor pelado.

• Tipo de accionamiento: selector rotativo de perilla iluminada.
• Número de posiciones: Dos posiciones.
• Configuración de contactos: 1 NA (un contacto normalmente abierto).
• Iluminación: LED con tensiones de catálogo CA/CC 6, 12, 24 y 36 V y CA 110 V a 230 V, con corriente de funcionamiento ≤ 20 mA.
• Diámetro de montaje: 22 mm.
• Valores eléctricos nominales: CA 50/60 Hz, 415 Vca / 250 Vcc.
• Corrientes nominales de empleo: en AC-15, 1.9 A a 415 V, 3 A a 240 V y 6 A a 120 V; en DC-13, 0.27 A a 250 V y 0.55 A a 125 V.
• Grado de protección: IP65.
• Norma: IEC/EN 60947-5-1.
• Vida útil: 100,000 maniobras mecánicas y 100,000 eléctricas, según la categoría de accionamiento rotativo del catálogo.

Es el elemento indicado para tableros donde hay que fijar un modo de operación entre dos opciones y dejarlo seleccionado sin intervención del operador.
