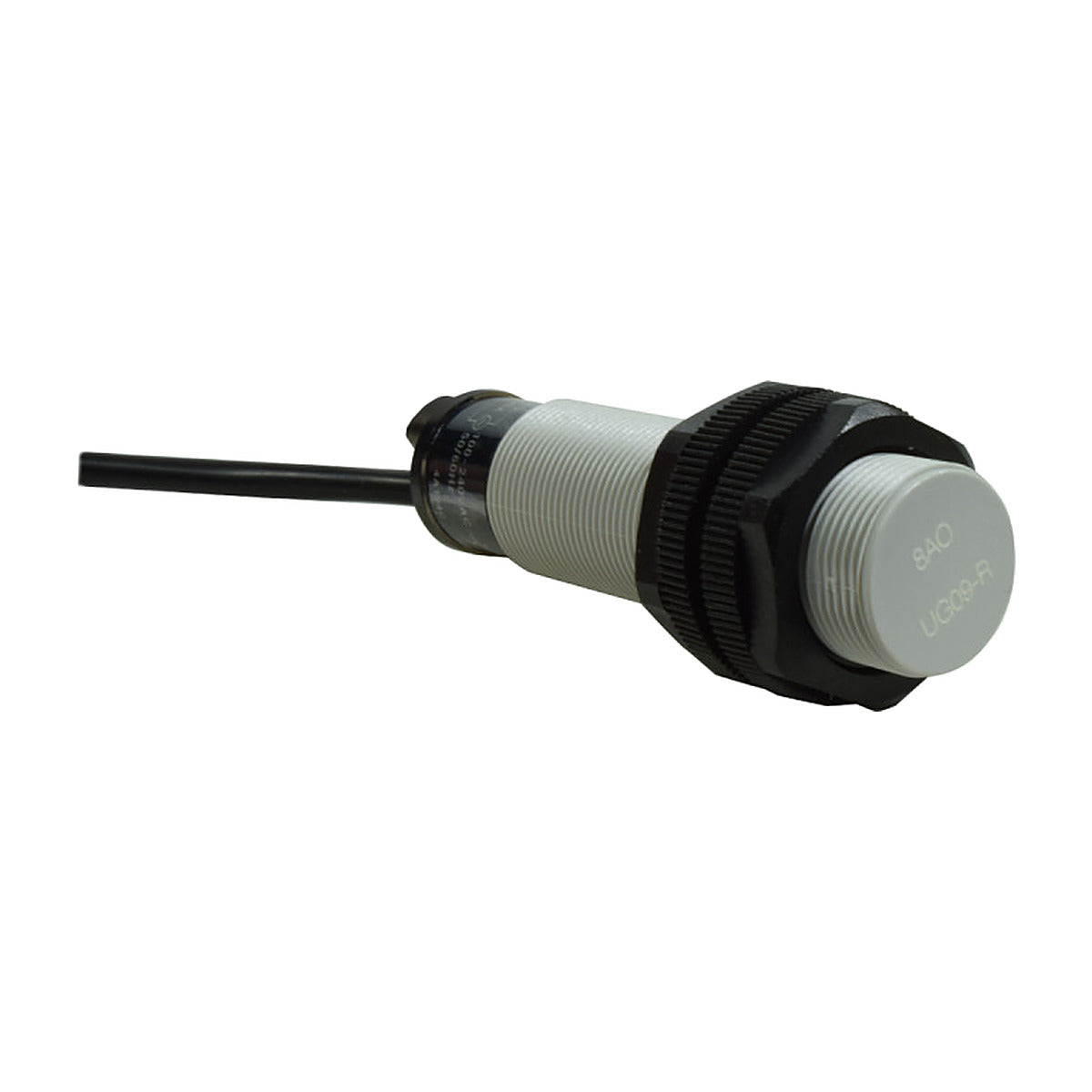

Sensor capacitivo Autonics M18 alcance 8 mm NA 100-240V CA CR18-8AO

El CR18-8AO es un sensor de proximidad capacitivo cilíndrico de Ø 18 mm de la serie CR de Autonics, con 8 mm de distancia de detección. Detecta tanto metales como materiales no metálicos —plástico, vidrio, madera, líquidos o granos— e incluso a través de la pared de un recipiente. Es de 2 hilos, se alimenta directamente de 100-240 V CA en serie con la carga, tiene salida normalmente abierta y ajuste de sensibilidad por potenciómetro multivuelta.

Detecta metal y no metal a 8 mm: el principio capacitivo responde a cualquier material con constante dieléctrica suficiente; los 8 mm nominales están referidos a un objeto de hierro de 50 × 50 × 1 mm y la distancia de ajuste va de 0 a 5.6 mm.

Ajuste de sensibilidad multivuelta: el potenciómetro de 15 ±3 vueltas permite afinar el umbral; el ajuste se considera estable cuando la diferencia entre el punto de encendido y el de apagado supera 1.5 vueltas.

Conexión de 2 hilos a 100-240 V CA: se cablea en serie con la carga como un interruptor, con corriente de fuga máxima de 2.2 mA, voltaje residual de hasta 20 V y corriente de carga de 5 a 200 mA.

Cuerpo de poliamida con IP66: el cuerpo y la tuerca son de PA6 con cara de detección de PBT, una combinación que resiste bien ambientes húmedos; el grado IP66 protege contra polvo y chorros fuertes de agua.

Efecto de la puesta a tierra: la distancia real cambia con el aterrizaje: son 8 mm cuando el conjunto está aterrizado y unos 4 mm cuando no lo está, algo que conviene considerar al montar el sensor.

• Tipo: capacitivo cilíndrico Ø 18 mm, 2 hilos CA
• Distancia de detección: 8 mm; objeto estándar de hierro 50 × 50 × 1 mm; ajuste 0 a 5.6 mm
• Alimentación: 100-240 V CA 50/60 Hz; rango de operación 85-264 V CA
• Salida de control: normalmente abierta (NA), en serie con la carga; 5 a 200 mA
• Corriente de fuga y residual: fuga máx. 2.2 mA; voltaje residual máx. 20 V
• Frecuencia de respuesta: 20 Hz; histéresis máx. 20 % de la distancia de detección
• Protección eléctrica: circuito contra sobrevoltaje; aislamiento mín. 50 MΩ y rigidez 1,500 V CA por 1 min
• Grado de protección: IP66 (estándar IEC); -25 a 70 °C, 35 a 95 %HR
• Dimensiones y rosca: Ø 26.5 × 71.8 mm, rosca M18×1; torque de apriete 0.39 N·m
• Conexión: cable de Ø 4 mm y 2 m, 2 hilos AWG22

Sirve para detectar nivel de granos, líquidos o producto no metálico en tolvas, tanques y líneas de empaque pequeñas, conectado directamente al control de 110 o 220 V CA.
