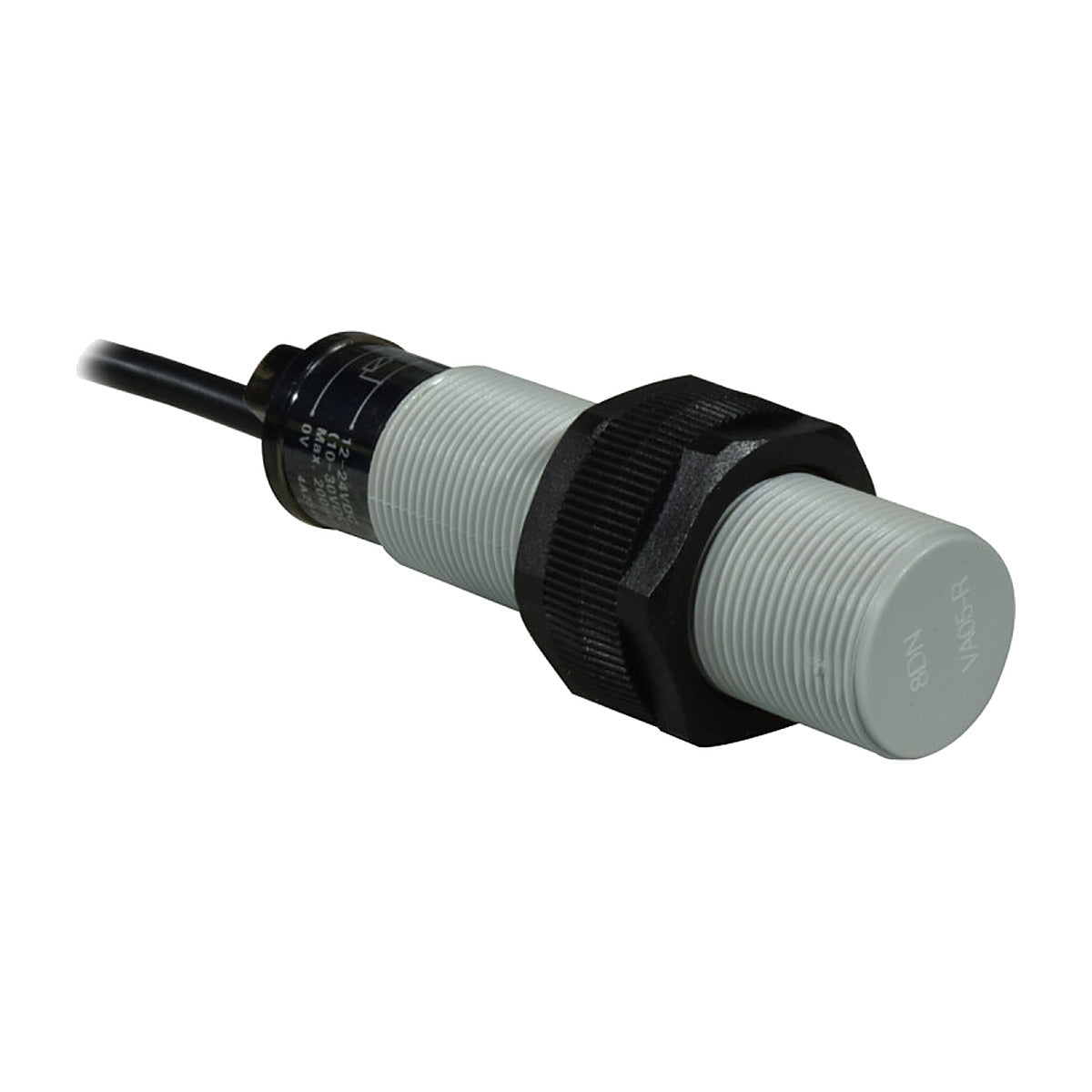

Sensor capacitivo Autonics M18 alcance 8 mm NPN NA 12-24V CC CR18-8DN

El CR18-8DN es un sensor de proximidad capacitivo cilíndrico de Ø 18 mm de la serie CR de Autonics, con 8 mm de distancia de detección y salida de colector abierto NPN normalmente abierta. Detecta tanto metales como materiales no metálicos —plástico, vidrio, madera, líquidos o granos— e incluso a través de la pared de un recipiente. Trabaja con 12-24 V CC en conexión de 3 hilos y lleva ajuste de sensibilidad por potenciómetro multivuelta, con grado de protección IP66.

Detecta metal y no metal a 8 mm: el principio capacitivo responde a cualquier material con constante dieléctrica suficiente; la distancia nominal está referida a un objeto de hierro de 50 × 50 × 1 mm y la distancia de ajuste va de 0 a 5.6 mm.

Salida NPN de 3 hilos: colector abierto NPN normalmente abierto (café +V, negro salida, azul 0 V) con carga de hasta 200 mA, voltaje residual máximo de 1.5 V y frecuencia de respuesta de 50 Hz, más del doble que las versiones de CA.

Protecciones y requisitos de alimentación: lleva protección contra polaridad inversa y contra sobrevoltaje; la fuente de 12-24 V CC debe ser aislada, de voltaje y corriente limitados o Clase 2 / SELV, y el sensor debe usarse 0.8 s después de energizar.

Ajuste de sensibilidad multivuelta: el potenciómetro de 15 ±3 vueltas permite afinar el umbral; el ajuste se considera estable cuando la diferencia entre el punto de encendido y el de apagado supera 1.5 vueltas.

Construcción y montaje: el cuerpo y la tuerca son de PA6 con cara de detección de PBT; entre dos sensores enfrentados deben dejarse al menos 54 mm para evitar interferencia mutua, y la distancia real de detección varía según la puesta a tierra del sensor y del objeto.

• Tipo: capacitivo cilíndrico Ø 18 mm, 3 hilos CC
• Distancia de detección: 8 mm; objeto estándar de hierro 50 × 50 × 1 mm; ajuste de 0 a 5.6 mm
• Alimentación: 12-24 V CC (rango 10-30 V CC); consumo máx. 15 mA
• Salida de control: colector abierto NPN normalmente abierto (sufijo N); carga máx. 200 mA
• Voltaje residual: máx. 1.5 V
• Frecuencia de respuesta: 50 Hz; histéresis máx. 20 % de la distancia de detección
• Protecciones: polaridad inversa y sobrevoltaje; aislamiento mín. 50 MΩ, rigidez 1,500 V CA por 1 min
• Grado de protección: IP66 (estándar IEC); -25 a 70 °C, 35 a 95 %HR
• Dimensiones y rosca: Ø 26.5 × 71.8 mm, rosca M18×1; torque de apriete 0.39 N·m
• Conexión: cable de Ø 4 mm y 2 m, 3 hilos AWG22

Es la opción para máquinas y tableros que ya trabajan en 24 V CC y necesitan detectar nivel de granos o líquidos, presencia de producto no metálico o material dentro de un recipiente, con entrada NPN de PLC.
