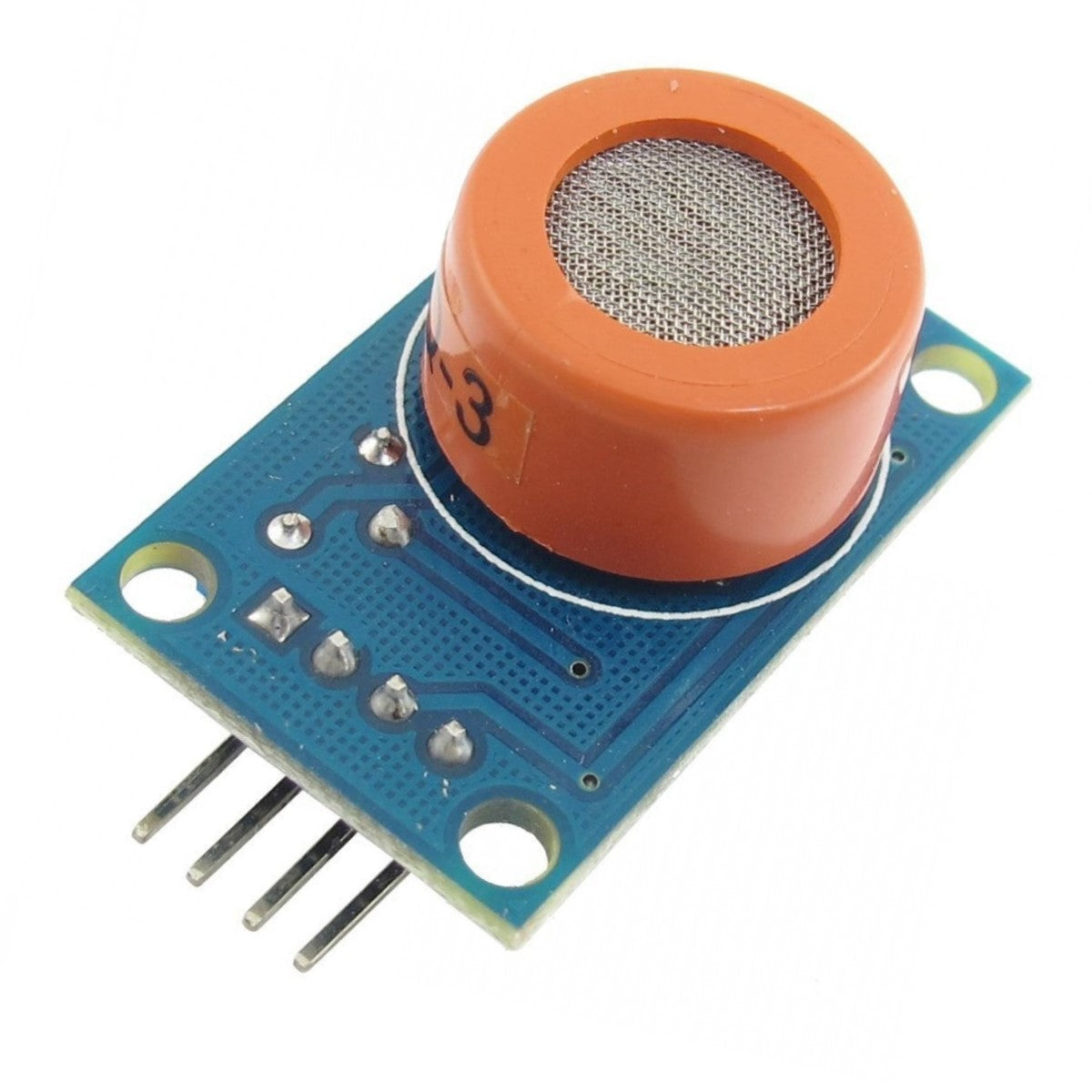

Módulo de sensor de alcohol MQ-3

Módulo de sensor de gas MQ-3, sensible al alcohol (etanol, C2H5OH), con salida analógica y salida digital de nivel TTL. No entrega una concentración absoluta: su salida analógica se monitorea y se compara con valores de umbral para detectar la presencia de vapores de alcohol.

Detección de alcohol: el elemento sensor MQ-3 cambia su resistencia en presencia de vapores de alcohol, lo que se refleja en el voltaje de salida.

Doble salida: la salida analógica permite seguir la variación de la lectura y la salida digital TTL cambia de estado al superar el umbral ajustado.

Umbral ajustable: la resistencia de carga es un potenciómetro, con el que se ajusta la sensibilidad del módulo.

Calentador interno: como los demás sensores de la serie MQ, necesita un tiempo de precalentamiento antes de dar lecturas estables y consume 750 mW.

• Sensor: MQ-3.
• Gas detectado: alcohol (C2H5OH).
• Voltaje de operación: 5 V DC.
• Corriente de operación: 150 mA.
• Consumo de potencia: 750 mW.
• Tiempo de precalentamiento: 20 s.
• Resistencia de carga: ajustable por potenciómetro.
• Salidas: analógica y digital de nivel TTL.
• Temperatura de operación: -10 °C a 50 °C.
• Tamaño: 32 x 22 x 16 mm.

Es idóneo para prototipos y proyectos educativos de detección de alcohol, como alcoholímetros de demostración; no es un instrumento de medición certificado.
