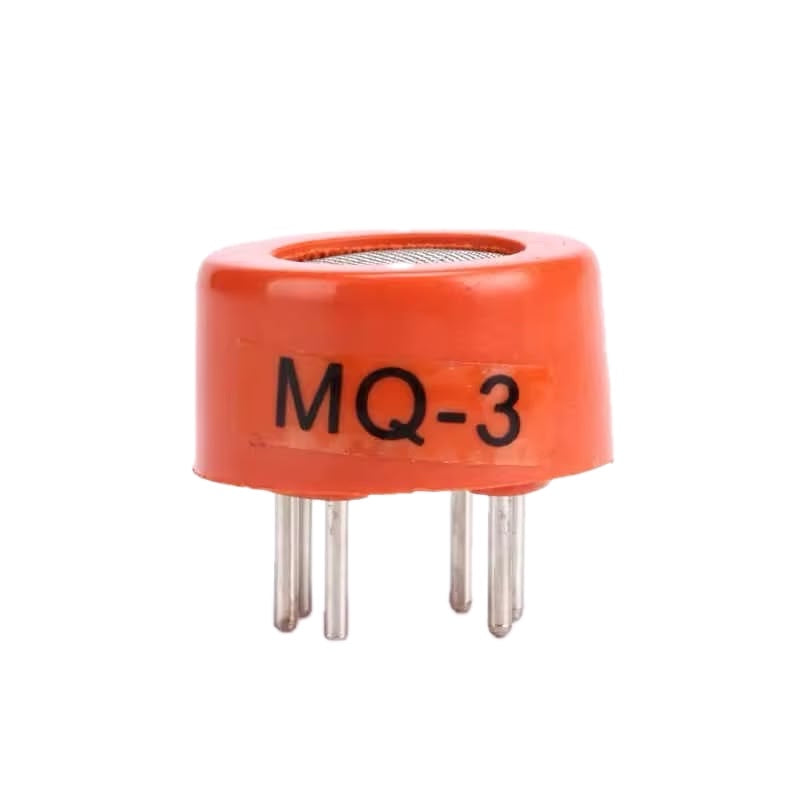

• Sensor de alcohol MQ-3-1

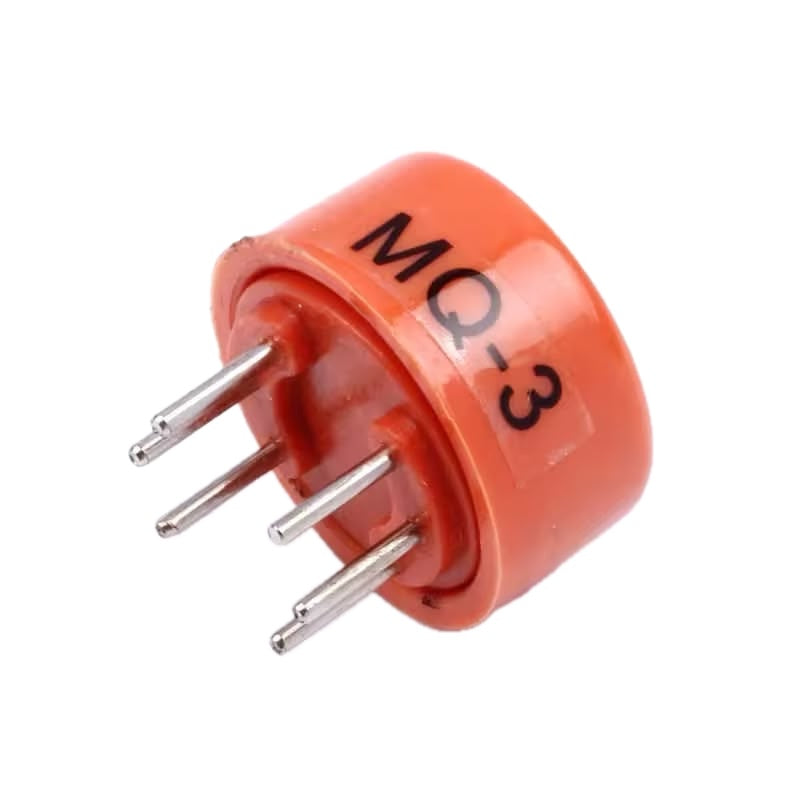

  • Sensor de alcohol MQ-3-2
1 2

Sensor de alcohol MQ-3

Sensor de alcohol MQ-3

MQ-3-SENSOR

38.00 GTQ
38.00 GTQ
Oferta Agotado

11 en existencias

El MQ-3 es un sensor semiconductor de gas cuyo propósito principal es detectar la presencia y concentración de vapor de alcohol (etanol) en el aire. Su funcionamiento se basa en la variación de la conductividad eléctrica de su material sensible, el dióxido de estaño (SnO₂), que cambia al exponerse al alcohol. Este componente requiere un circuito externo para su operación, ya que necesita una alimentación constante de 5V para un calefactor interno que mantiene al material sensible en su temperatura óptima de funcionamiento. Es un sensor de propósito general, de bajo costo y alta sensibilidad, diseñado para integrarse en proyectos electrónicos.

Alta sensibilidad al etanol: El material activo del sensor, el dióxido de estaño (SnO₂), está optimizado para reaccionar de forma significativa ante la presencia de vapores de alcohol, ofreciendo una buena selectividad frente a otras sustancias como la gasolina o el humo.
Salida de tipo analógica: La resistencia del sensor varía en proporción a la concentración de gas detectada. Esta variación se puede convertir fácilmente en una señal de voltaje mediante un circuito divisor de tensión, para ser leída por la entrada analógica de un microcontrolador.
Calefactor interno: Posee un elemento calefactor integrado que es indispensable para su correcto funcionamiento. Este debe ser alimentado de forma continua para que el sensor alcance y mantenga la temperatura de operación adecuada.
Respuesta rápida: El sensor es capaz de detectar cambios en la concentración de alcohol en un corto periodo de tiempo, lo que lo hace viable para aplicaciones que requieren monitoreo constante.
Configuración de 6 pines: Aunque físicamente presenta 6 pines, su conexión es más sencilla. Dos pines son para el calefactor (H) y los otros cuatro (A y B, duplicados) son para el elemento sensor, conectándose típicamente solo a un pin A y un pin B.

  • Gas de detección principal: Alcohol (Etanol)
  • Material sensible: Dióxido de Estaño (SnO₂)
  • Rango de detección: 25 a 500 ppm (partes por millón)
  • Voltaje de alimentación del calefactor (VH): 5.0V ± 0.2V (AC o DC)
  • Resistencia del calefactor (RH): 33Ω ± 5% (a temperatura ambiente)
  • Consumo del calefactor (PH): ≤ 750mW
  • Voltaje del circuito de medición (VC): ≤ 10V (típicamente 5V)
  • Tiempo de precalentamiento: Mayor a 20 segundos para obtener lecturas estables
  • Condiciones de operación: Temperatura de -10 °C a 50 °C, Humedad < 95% RH
  • Pines de conexión: 6 pines (2 para calefactor, 4 para electrodos de sensado)

Este sensor es ideal para estudiantes, desarrolladores y aficionados a la electrónica que deseen construir dispositivos como alcoholímetros portátiles, sistemas de alarma por detección de alcohol o proyectos de monitoreo de la calidad del aire a nivel de componente.
