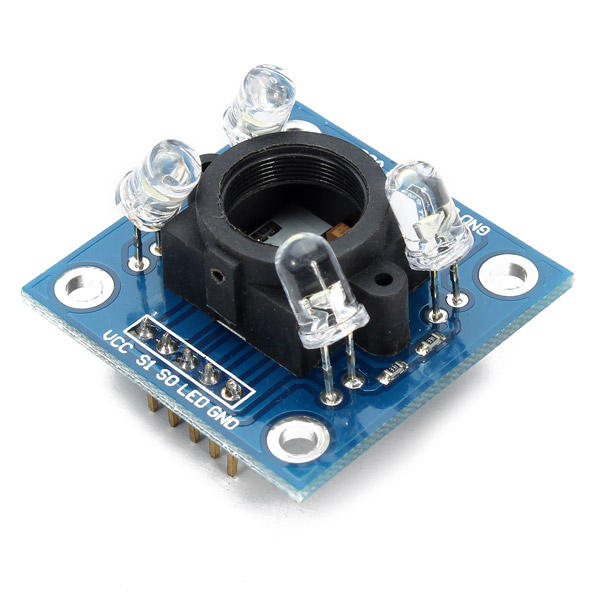

Sensor de color TCS230 TCS3200, con lente perimetral

Módulo sensor de color con el circuito integrado TCS230/TCS3200, 4 LED blancos de iluminación y lente perimetral. Filtra la luz en sus componentes rojo, verde y azul y convierte su intensidad en una frecuencia; el lente perimetral ayuda a delimitar la zona que lee el sensor.

Conversión de luz a frecuencia: el sensor entrega una onda cuadrada con 50 % de ciclo de trabajo cuya frecuencia es proporcional a la intensidad de la luz, fácil de medir con el contador de un microcontrolador.

Filtro de color seleccionable: con los pines S2 y S3 se elige qué grupo de fotodiodos (rojo, verde, azul o sin filtro) se lee.

Escala de frecuencia: con los pines S0 y S1 se selecciona la escala de salida al 2 %, 20 % o 100 %, o se apaga la salida.

Iluminación y lente: los 4 LED blancos iluminan el objeto y el lente perimetral concentra la lectura en el área frente al sensor.

Amplio rango de alimentación: trabaja de 2.7 V a 5.5 V, compatible con placas de 3.3 V y 5 V.

• Circuito integrado: TCS230 / TCS3200.
• Voltaje de operación: 2.7 V a 5.5 V DC.
• Salida: onda cuadrada de frecuencia proporcional a la intensidad de luz, 50 % de ciclo de trabajo.
• Escala de frecuencia: 2 %, 20 % o 100 %, seleccionable con S0 y S1.
• Selección de filtro: pines S2 y S3.
• Iluminación: 4 LED blancos.
• Dimensiones: 28 x 28 x 28 mm.

Es idóneo para clasificación por color, sensado de luz ambiente, calibración y coincidencia de colores en proyectos con microcontroladores.
