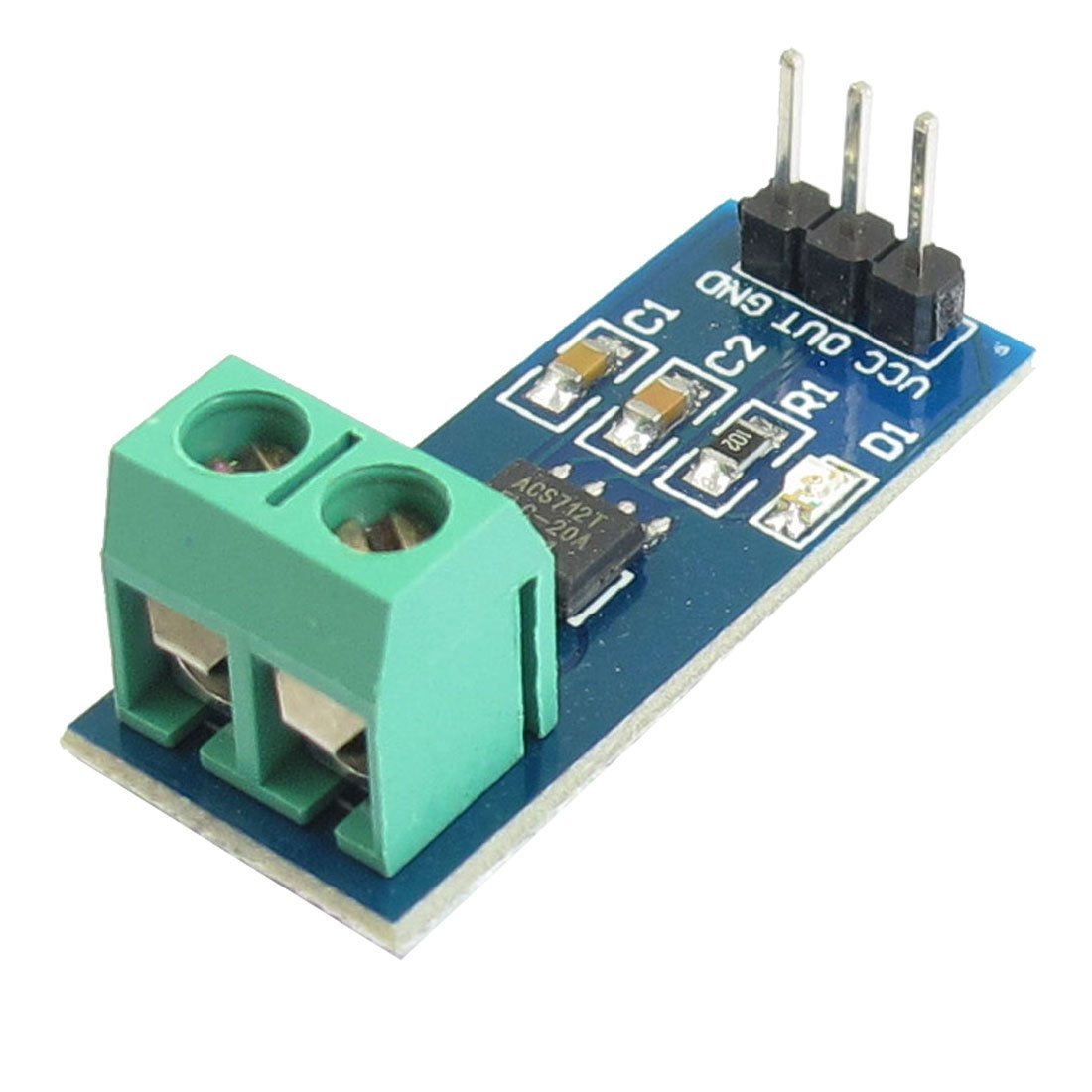

Sensor de corriente ACS712 20A

Módulo sensor de corriente con el circuito integrado ACS712ELC-20A, que mide hasta ±20 A por efecto Hall y entrega una salida analógica de 100 mV/A. Es una opción de gama media para medir corrientes moderadas con Arduino u otros microcontroladores alimentados a 5 V.

Medición por efecto Hall: la corriente pasa por un conductor interno aislado del circuito de salida, por lo que el microcontrolador queda separado eléctricamente de la línea medida.

Medición bidireccional: mide corriente en ambos sentidos, tanto directa como alterna.

Salida analógica: sin corriente la salida está en VCC/2 y sube o baja de forma proporcional según el sentido de la corriente.

Indicador de encendido: la placa trae un LED que indica que el módulo está alimentado.

• Circuito integrado: ACS712ELC-20A.
• Principio de medición: efecto Hall.
• Rango de corriente: ±20 A.
• Sensibilidad: 100 mV/A.
• Voltaje de alimentación: 5 V.
• Voltaje de salida a 0 A: VCC/2.
• Tamaño de la placa: 31 x 13 mm.

Es idóneo para medir el consumo de motores, cargas y fuentes de hasta 20 A en proyectos con microcontroladores.
