Sensor de corriente ACS758LCB-050B - 50A

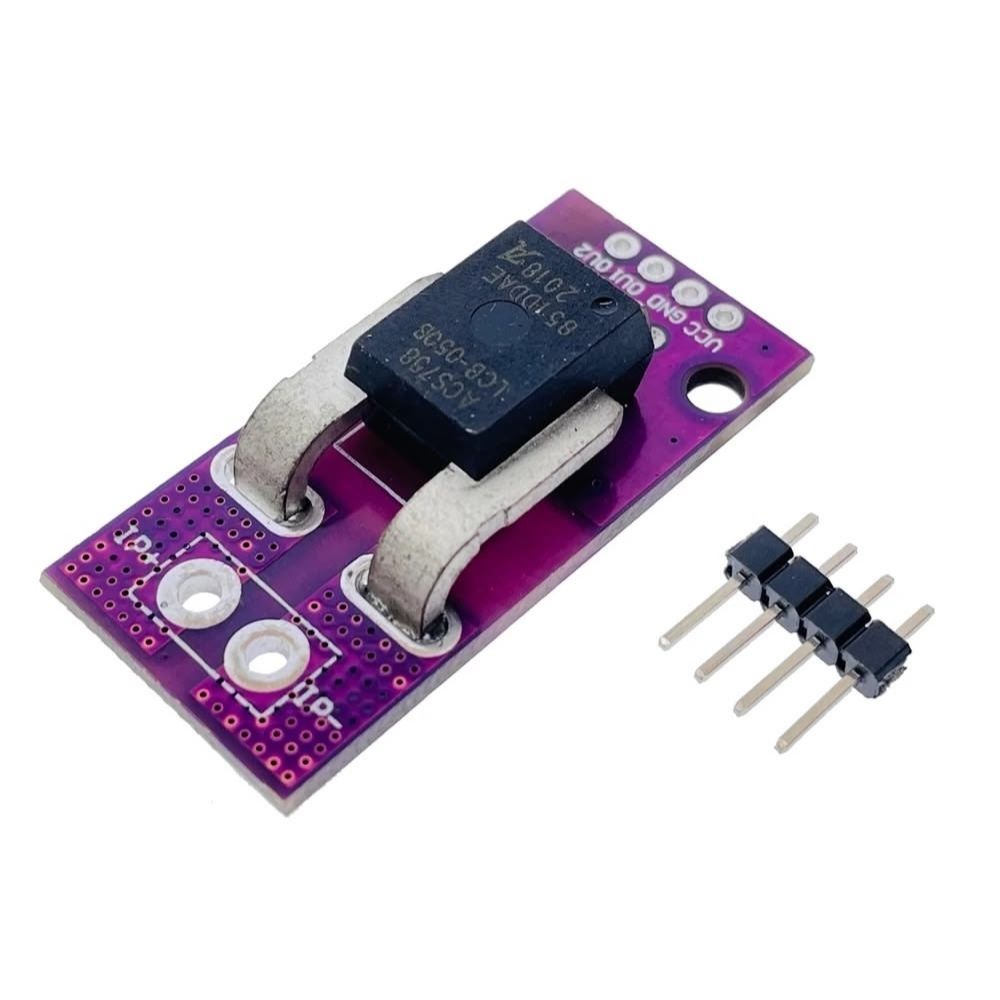

Módulo sensor de corriente basado en el circuito integrado Allegro ACS758LCB-050B, que mide hasta ±50 A por efecto Hall. La corriente pasa por un conductor interno aislado del circuito de salida, lo que permite medir corrientes altas sin resistencias shunt y con aislamiento galvánico.

Medición bidireccional: mide corriente en ambos sentidos, lo que permite monitorear carga y descarga de baterías o corriente alterna.

Aislamiento galvánico: el conductor de potencia queda aislado eléctricamente de la salida de bajo voltaje, lo que protege al microcontrolador del voltaje de la línea medida.

Salida lineal: entrega un voltaje analógico proporcional a la corriente, centrado en VCC/2 cuando no circula corriente, fácil de leer con el ADC de un microcontrolador.

Baja pérdida en la línea: el conductor interno tiene una resistencia de 100 µΩ, por lo que disipa poco calor aun con corrientes altas y no requiere resistencia shunt externa.

• Circuito integrado: Allegro ACS758LCB-050B-PFF-T.
• Principio de medición: efecto Hall.
• Rango de corriente: ±50 A, bidireccional.
• Voltaje de alimentación: 3.0 V a 5.5 V DC.
• Sensibilidad: 40 mV/A.
• Voltaje de salida a 0 A: VCC/2 (2.5 V con VCC de 5 V).
• Resistencia del conductor interno: 100 µΩ.
• Ancho de banda: 120 kHz.

Es idóneo para monitoreo de energía, control de motores, inversores solares y sistemas de baterías que manejan corrientes de hasta 50 A.
