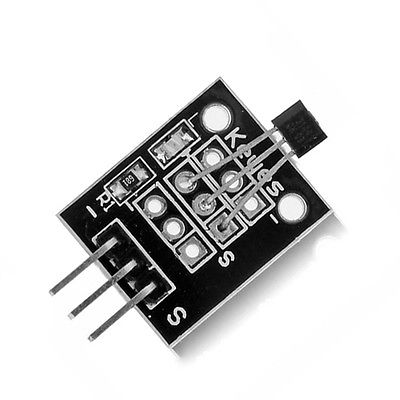

Sensor de efecto hall KY-003

El KY-003 es un módulo sensor de efecto Hall de salida digital que detecta la presencia de un campo magnético, como el de un imán cercano. Está basado en el conmutador Hall 3144EU y funciona como un detector de tipo encendido/apagado, de uso habitual como final de carrera sin contacto o para contar pulsos en piezas giratorias.

Detección sin contacto: la salida cambia de estado cuando un imán se acerca al sensor, sin piezas mecánicas que se desgasten como en un interruptor de palanca.

Salida digital directa: la señal se conecta directamente a una entrada digital de Arduino u otro microcontrolador, sin acondicionamiento adicional.

LED indicador: un LED en la placa se enciende al detectar el campo magnético, lo que facilita comprobar el funcionamiento y ubicar la posición del imán.

Rango de alimentación amplio: acepta de 4.5 V a 24 V DC, por lo que puede alimentarse desde 5 V o desde sistemas de 12 V o 24 V.

• Sensor: conmutador de efecto Hall 3144EU.
• Tipo de salida: digital.
• Voltaje de operación: 4.5 V a 24 V DC.
• Temperatura de operación: -40 °C a 85 °C.
• Indicador: LED de detección.
• Dimensiones: 19 x 15 mm.

Es idóneo para proyectos con Arduino que necesiten detectar una posición o contar revoluciones con un imán, como finales de carrera sin contacto, tacómetros o letreros POV.
