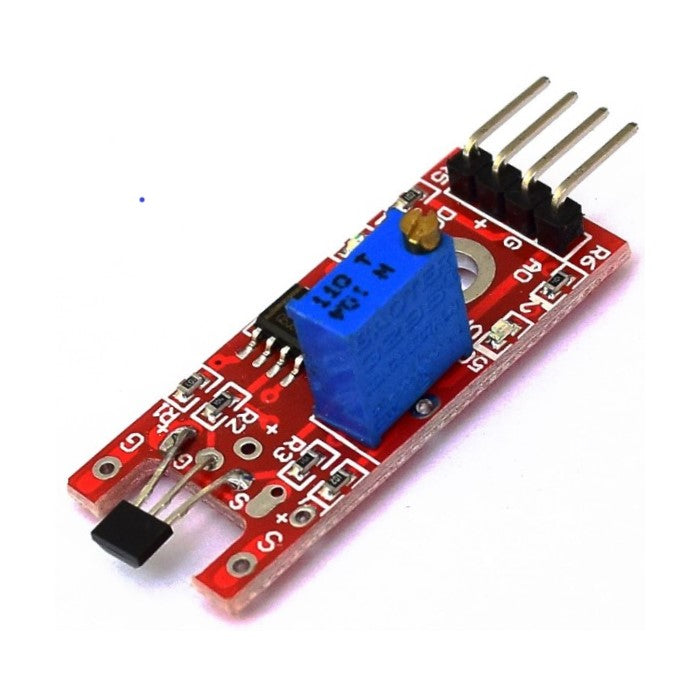

Sensor de efecto hall lineal KY-024

El KY-024 es un módulo sensor de efecto Hall lineal basado en el SS49E y el comparador LM393. A diferencia de los sensores Hall de conmutación, que solo indican si hay o no un imán, el SS49E entrega una señal que varía de forma continua con el campo magnético, por lo que el módulo ofrece una salida analógica para medir esa variación y una salida digital para detectar cuándo se supera un umbral.

Sensor Hall lineal: el SS49E produce un voltaje que cambia de forma proporcional a la intensidad y al polo del campo magnético que recibe.

Salida analógica: permite leer con el convertidor analógico-digital de un microcontrolador qué tan cerca está un imán o qué tan fuerte es el campo.

Salida digital con comparador: el LM393 compara la señal con un umbral ajustable mediante el potenciómetro de la placa y entrega un nivel alto o bajo.

• Sensor: SS49E, efecto Hall lineal.
• Comparador: LM393.
• Salidas: analógica y digital.
• Voltaje de operación: 4.5 V a 6 V DC.

Es idóneo para medir la posición o cercanía de un imán, detectar campos de distinta intensidad o experimentar con sensores magnéticos analógicos en proyectos con Arduino.
