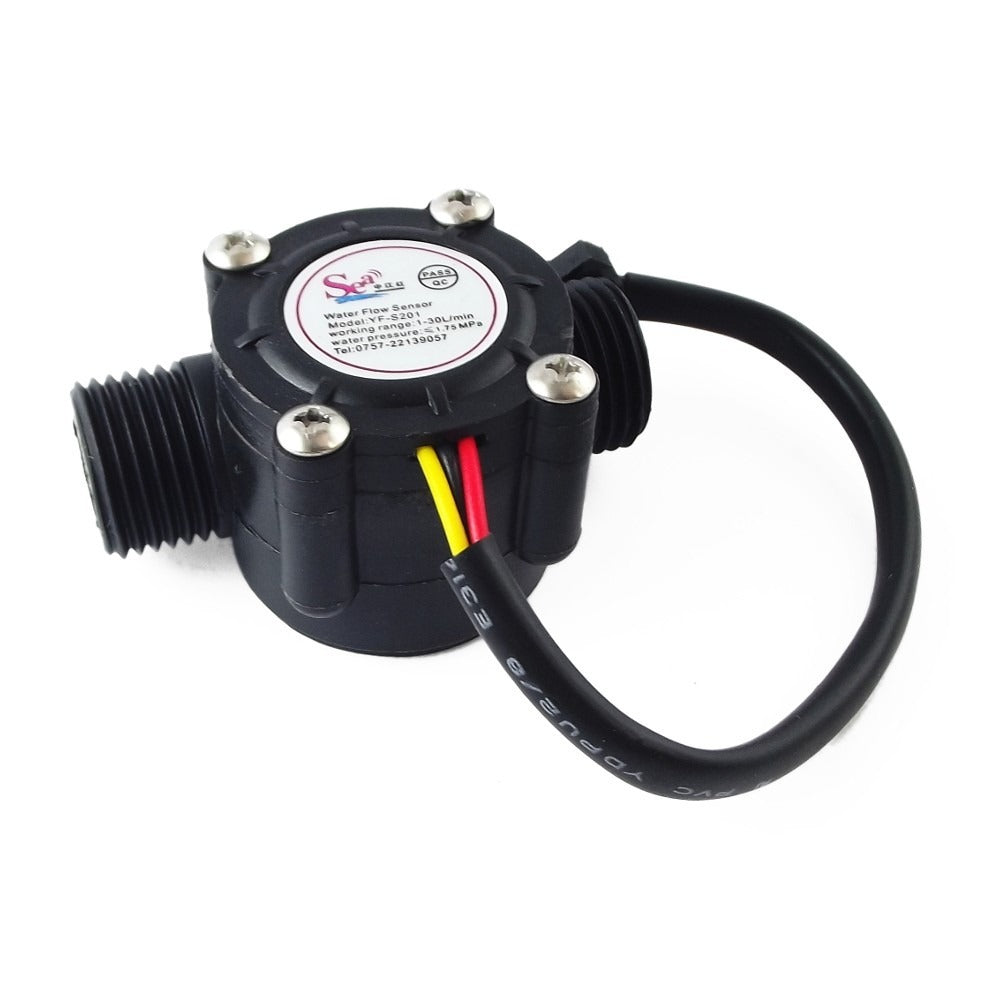

Sensor de Flujo por Efecto Hall YF-S201

Sensor de flujo de agua YF-S201 con cuerpo de PVC, rotor interno y sensor de efecto Hall, para medir caudales de 1 a 30 L/min en tuberías de 1/2 in. Al pasar el líquido, el rotor gira y el sensor entrega un pulso por cada vuelta; la frecuencia de esos pulsos aumenta con el caudal, de modo que un microcontrolador puede calcular el caudal y el volumen acumulado contándolos.

Salida de pulsos: La señal es digital y se lee con una entrada de interrupción o un contador en placas como Arduino o ESP32. El factor entre frecuencia y caudal se toma de la hoja de datos del modelo para convertir los pulsos en L/min.

Detección por efecto Hall: El rotor lleva un imán cuyo paso detecta el sensor Hall, que queda separado del líquido dentro del cuerpo del sensor.

Conexión de 1/2 in: Tiene rosca externa de 1/2 in en ambos extremos para intercalarlo en una línea de agua de ese diámetro.

Alimentación de 5 V a 18 V: Funciona con la alimentación de 5 V de una placa de desarrollo y consume alrededor de 15 mA.

• Modelo: YF-S201.
• Voltaje de operación: 5 V a 18 V DC.
• Corriente nominal: 15 mA.
• Rango de caudal: 1 a 30 L/min.
• Temperatura de funcionamiento: -25 °C a 80 °C.
• Temperatura del líquido: 120 °C máximo.
• Presión del líquido: 1.75 MPa máximo (aprox. 254 PSI).
• Rosca: 1/2 in NPS externa.
• Material del cuerpo: PVC.
• Salida: tren de pulsos generado por sensor de efecto Hall.

Es idóneo para proyectos con microcontrolador que miden consumo de agua, controlan riego o dosifican líquidos en tuberías de 1/2 in.
