Sensor de Flujo por Efecto Hall YF-S401

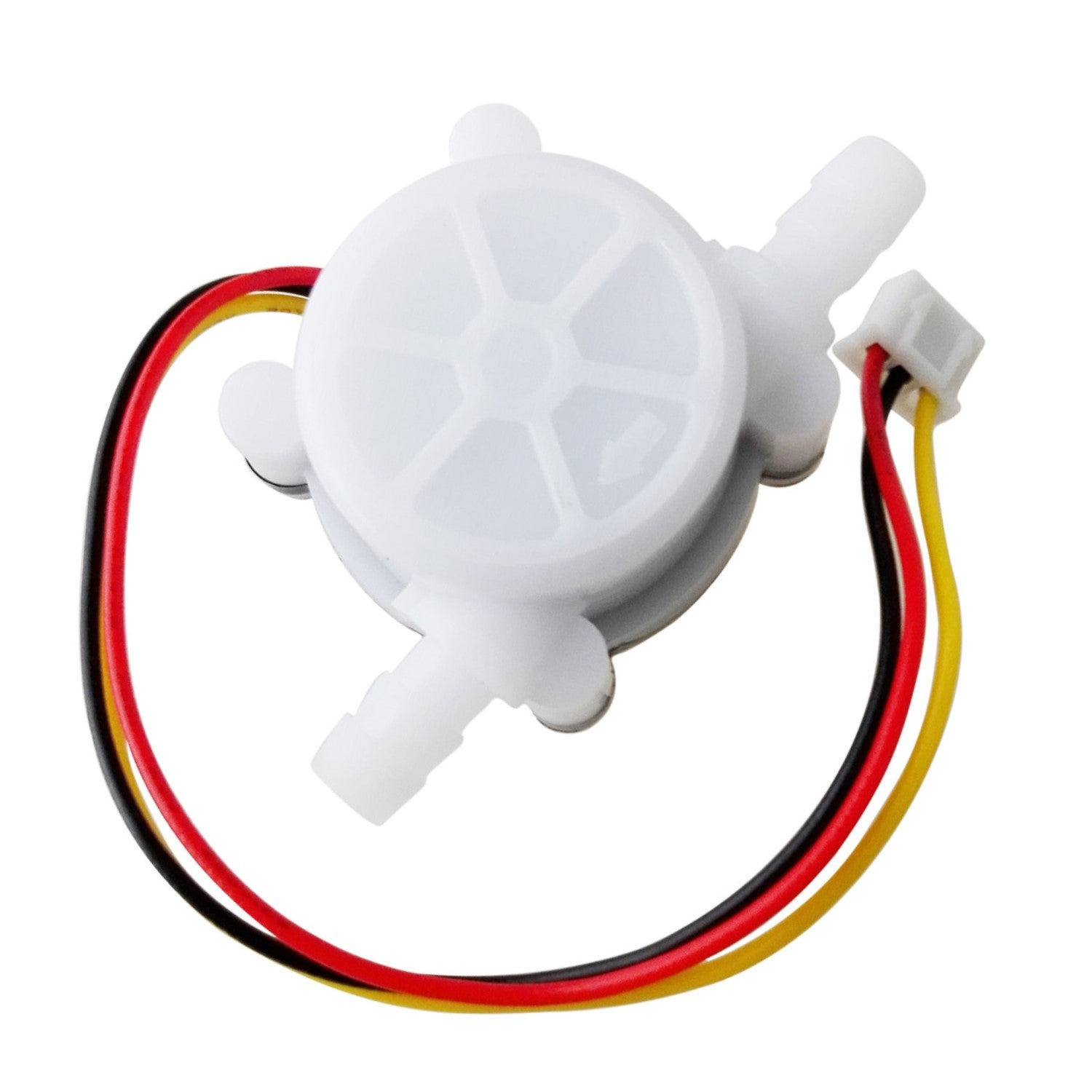

Sensor de flujo YF-S401 con cuerpo de PVC, rotor interno y sensor de efecto Hall, para caudales bajos de 0.3 a 6 L/min. Es la versión pequeña de esta familia, pensada para mangueras y conductos delgados como los de dispensadores de agua o bebidas. Entrega un pulso por cada vuelta del rotor, a una frecuencia proporcional al caudal.

Salida de pulsos: Según la hoja de datos, la frecuencia es F = 98 × Q (F en Hz y Q en L/min), lo que equivale a unos 5,880 pulsos por litro. Esta resolución permite medir volúmenes pequeños contando pulsos con un microcontrolador.

Señal compatible con 5 V: Con alimentación de 5 V, el nivel alto de la salida es mayor a 4.7 V, con un ciclo de trabajo de 50 % ± 10 %, por lo que se lee directamente en una entrada digital.

Cableado de tres hilos: Rojo para el positivo, negro para tierra y amarillo para la señal de salida.

Montaje: La hoja de datos indica instalarlo en posición vertical, con una inclinación no mayor a 5°.

• Modelo: YF-S401.
• Voltaje de operación: 5 V a 18 V DC.
• Corriente: 15 mA máximo a 5 V DC.
• Rango de caudal: 0.3 a 6 L/min.
• Frecuencia de salida: F = 98 × Q (Hz, Q en L/min), ±2 %.
• Nivel de salida: alto mayor a 4.7 V con 5 V de entrada; ciclo de trabajo 50 % ± 10 %.
• Temperatura: operación hasta 80 °C; líquido hasta 120 °C.
• Presión del líquido: 1.75 MPa máximo (aprox. 254 PSI).
• Humedad de operación: 35 % a 90 % HR.
• Dimensiones y peso: 5.8 × 3.5 × 2.7 cm; 25 g.

Es idóneo para proyectos que miden o dosifican caudales pequeños, como dispensadores, cafeteras o sistemas de llenado controlados por microcontrolador.
