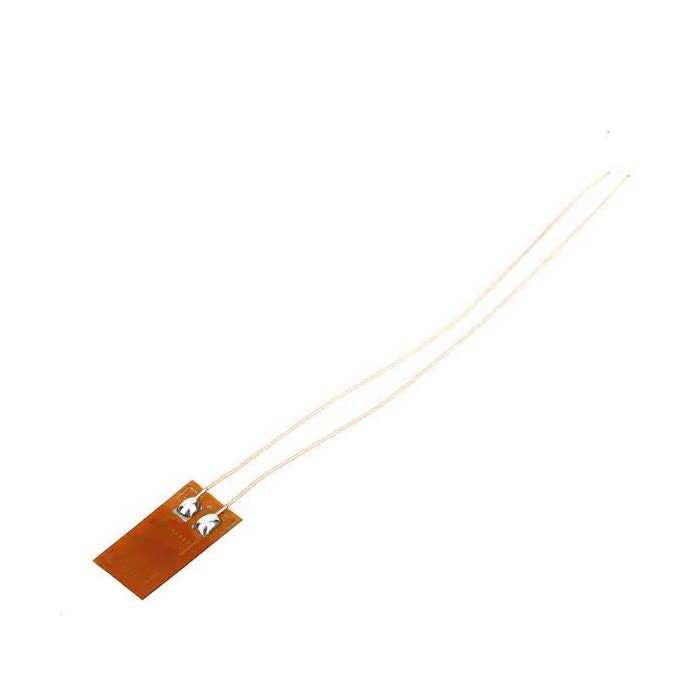

Sensor de fuerza resistivo BF350 con cables

La galga extensiométrica (strain gauge) es un elemento resistivo sobre una base flexible que se adhiere a la superficie de una pieza: cuando la pieza se estira o se comprime, la galga se deforma con ella y su resistencia cambia en proporción a la deformación. Esa variación es muy pequeña, por lo que la galga se conecta en un puente de Wheatstone y su salida se amplifica para medir fuerza, peso o deformación. El BF350 es una galga de 350 Ω que se entrega con cables ya soldados.

• Modelo: BF350, con cables.
• Resistencia nominal: 350 Ω.
• Tolerancia de resistencia: ≤ ±0.1 % (promedio).
• Factor de galga (coeficiente de sensibilidad): 2.00 a 2.20.
• Dispersión del factor de galga: ≤ ±1 %.
• Límite de deformación: 2.0 %.
• Vida a fatiga: ≥ 1,000,000 ciclos.
• Coeficientes de compensación de temperatura de la serie: 9, 11, 16, 23 y 27.
• Temperatura de operación: -30 °C a +80 °C.
