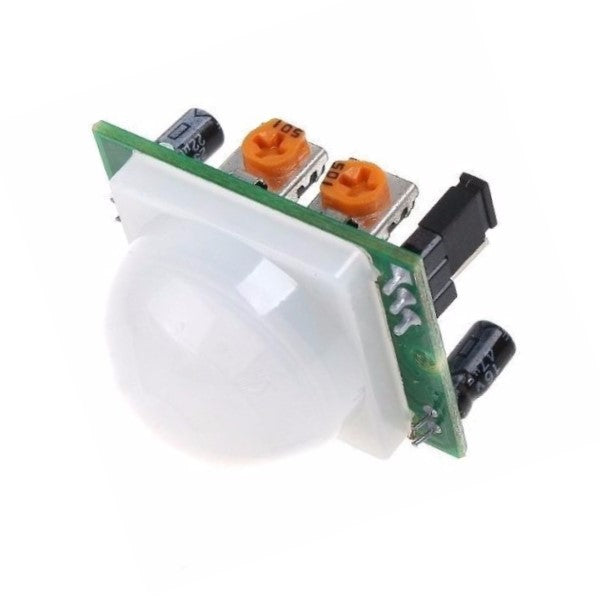

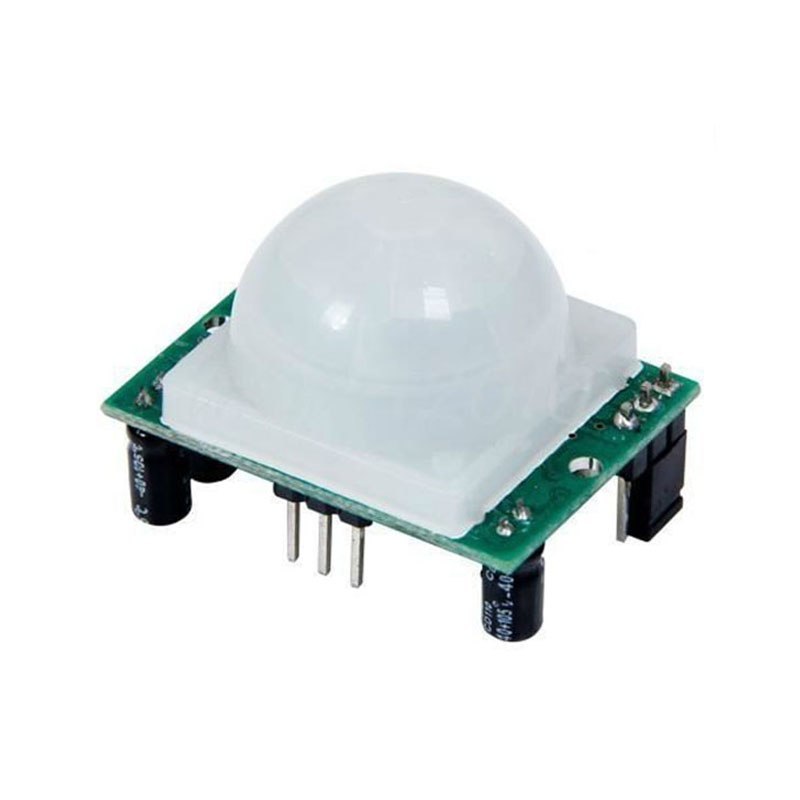

Sensor de movimiento PIR HC-SR501

El HC-SR501 es un módulo detector de movimiento con sensor piroeléctrico (PIR), que detecta los cambios de radiación infrarroja que produce el movimiento de personas o animales dentro de su campo de visión. Al detectar movimiento cambia el nivel lógico de su salida, por lo que se conecta directamente a un microcontrolador o a un circuito de control.

Sensor piroeléctrico: todo cuerpo emite radiación infrarroja según su temperatura; el sensor detecta los cambios de esa radiación cuando algo se mueve frente a él.

Salida digital: entrega 3.3 V en estado alto y 0 V en estado bajo, compatible con entradas de microcontroladores de 3.3 V y 5 V.

Retardo ajustable: el tiempo que la salida permanece activa tras una detección se ajusta en la placa.

Cobertura amplia: detecta en un ángulo de 120° y a distancias de 3 m a 6 m.

Alimentación de 4.5 V a 20 V: puede alimentarse desde 5 V o desde fuentes de mayor voltaje, como 12 V.

• Tipo de sensor: piroeléctrico (PIR).
• Voltaje de operación: 4.5 V a 20 V DC.
• Salida: TTL, 3.3 V (alto) / 0 V (bajo).
• Tiempo de retardo: ajustable, hasta unos 5 min.
• Distancia de detección: 3 m a 6 m.
• Ángulo de detección: 120°.
• Dimensiones: 32 x 24 x 18 mm.

Es idóneo para luces automáticas, alarmas y sistemas que reaccionan a la presencia de personas.
