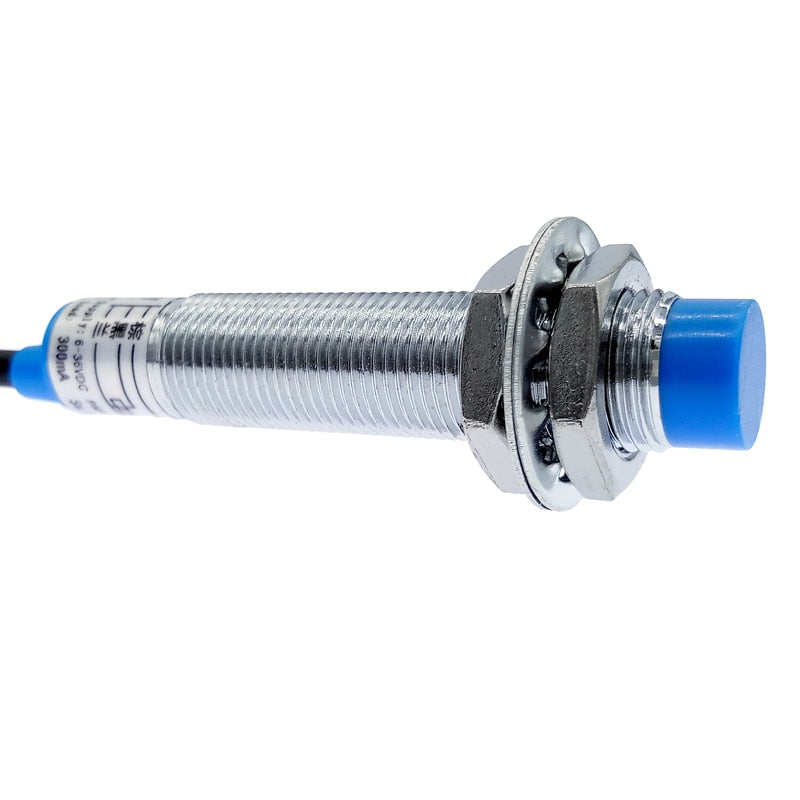

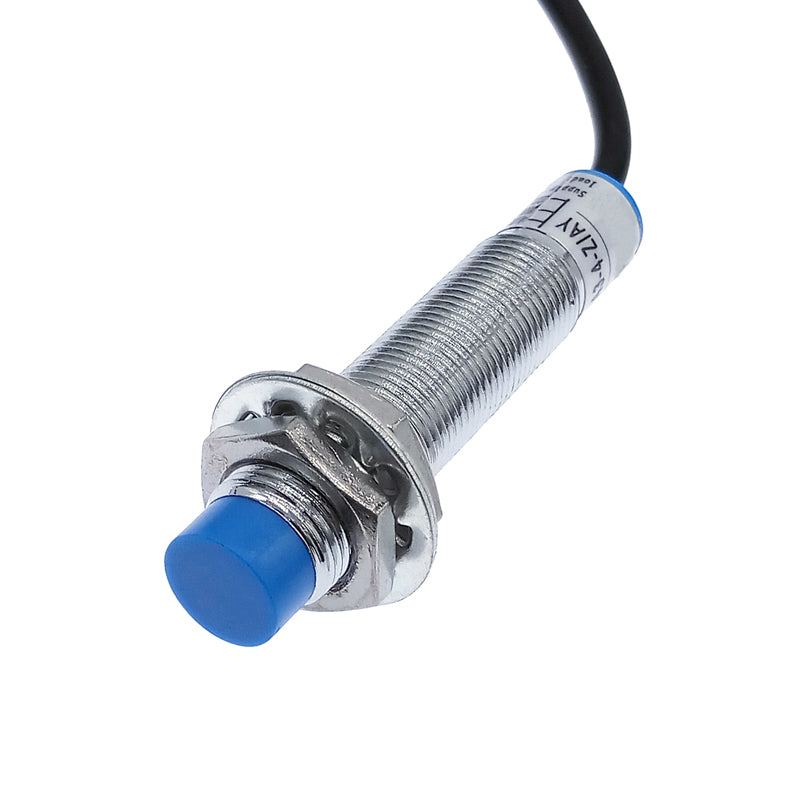

Sensor de proximidad inductivo NPN LJ12A3-4-Z/BX

Sensor de proximidad inductivo LJ12A3-4-Z/BX que detecta objetos metálicos sin contacto a una distancia nominal de 4 mm, con cuerpo metálico roscado M12 y salida NPN normalmente abierta. Funciona generando un campo electromagnético que se altera cuando un metal se acerca a la cara sensora. Es un sensor de gama de entrada, usado como final de carrera, en el conteo de piezas o en la autonivelación de impresoras 3D. La salida NPN es la que suelen usar placas de control de impresoras 3D y CNC, así como PLC con entradas de lógica negativa (sinking).

Tipo de salida NPN normalmente abierta: La salida conmuta a tierra (GND): en reposo está abierta y al detectar un objeto metálico se cierra a GND. Para leerla con un microcontrolador se usa una resistencia pull-up al voltaje lógico de la placa.

Distancia de detección de 4 mm: La distancia nominal es de 4 mm ±10 % con metales ferrosos como hierro o acero; con metales no ferrosos, como aluminio o cobre, es menor.

Indicador LED: Un LED en la parte posterior se enciende al detectar un objeto, lo que facilita el ajuste de la posición durante la instalación.

Cuerpo roscado M12: La carcasa de 12 mm de diámetro con rosca y tuercas incluidas permite fijarlo en una placa o soporte y ajustar su distancia al objetivo.

Conexión de 3 hilos: Marrón para el positivo, azul para tierra (GND) y negro para la señal de salida.

• Modelo: LJ12A3-4-Z/BX.
• Principio de detección: inductivo.
• Distancia de detección nominal: 4 mm (±10 %), con metales ferrosos.
• Tipo de salida: NPN, normalmente abierta (NO), 3 hilos.
• Voltaje de operación: 6 V a 36 V DC.
• Corriente de salida máxima: 200 mA (algunas fichas indican hasta 300 mA).
• Objetos detectables: metales; la distancia es máxima con metales ferrosos.
• Diámetro del cuerpo: 12 mm, rosca M12.
• Frecuencia de respuesta: aproximadamente 500 Hz.
• Material de la carcasa: latón niquelado con cara sensora de plástico ABS.

Es idóneo para estudiantes, técnicos y aficionados que necesitan un detector de metales sin contacto con salida NPN en impresoras 3D, CNC o proyectos de automatización a pequeña escala.
