Sensor fotoeléctrico Autonics retrorreflectivo 5 m relé 24-240V BX5M-MFR-T

El BX5M-MFR-T es un sensor fotoeléctrico retrorreflectivo de la serie BX de Autonics que detecta hasta 5 m contra el reflector MS-2 incluido y entrega la señal por un contacto de relevador conmutado. Se alimenta libremente de 24 a 240 V CA o CC y agrega un temporizador integrado con retardo ajustable de 0.1 a 5 s en modo ON Delay, OFF Delay o One Shot. Viene en caja IP66 con bornera de tornillo y prensaestopa, de modo que el cable lo escoge el instalador según la aplicación.

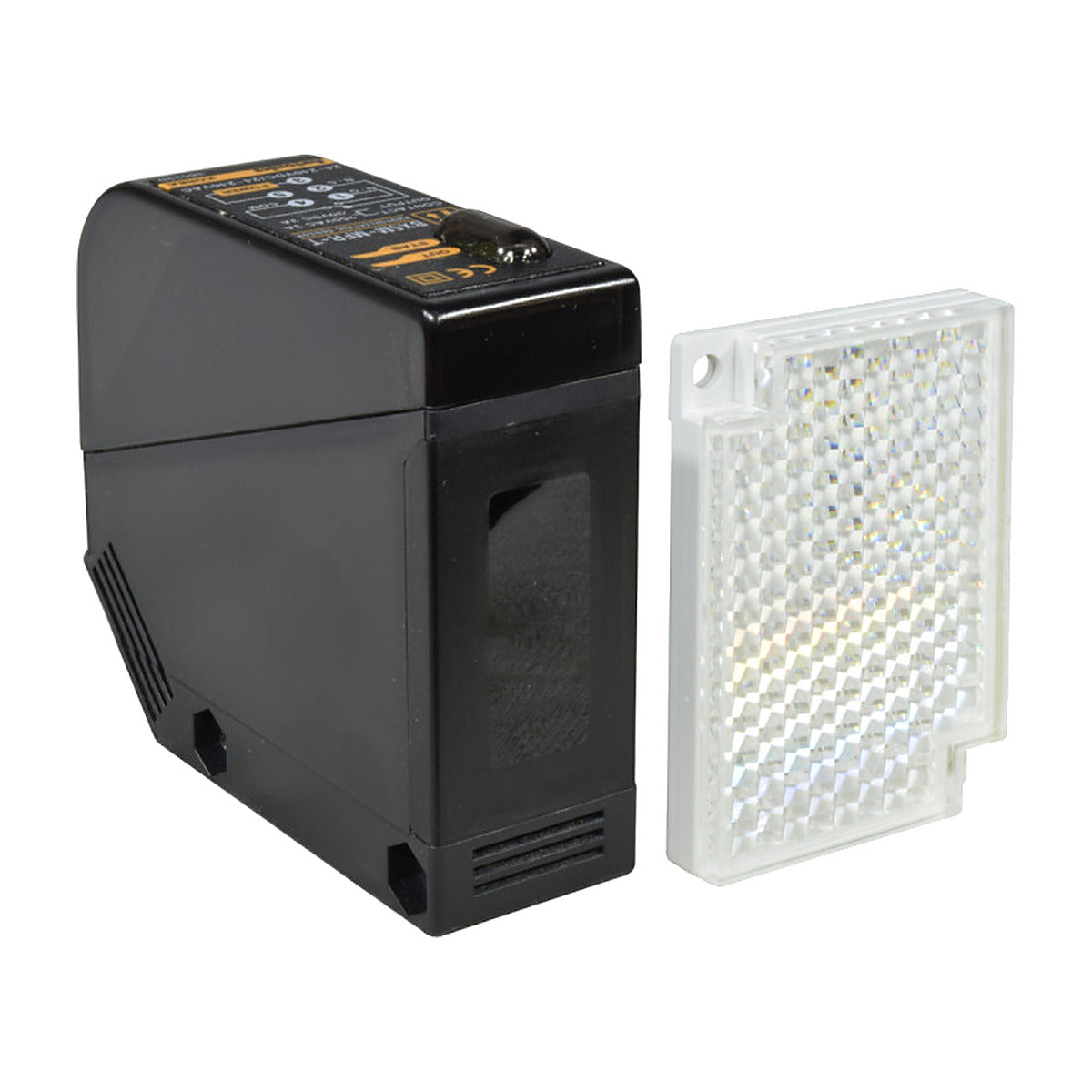

Retrorreflectivo de 0.1 a 5 m: trabaja contra el reflector MS-2 incluido con luz roja visible de 660 nm, lo que facilita alinearlo a simple vista; detecta objetos opacos desde Ø 60 mm.

Temporizador integrado de 0.1 a 5 s: un switch deslizable escoge entre ON Delay, OFF Delay o One Shot Delay y un ajustador fija el tiempo, con lo que se evita agregar un timer externo para retener o retardar la señal.

Sin protección de salida contra cortocircuito: la nota del diagrama de salida a relevador de la ficha advierte expresamente que este modelo no lleva protección de salida contra cortocircuito ni sobrecorriente, aunque la fila general de especificaciones diga lo contrario; la carga debe protegerse con fusible externo.

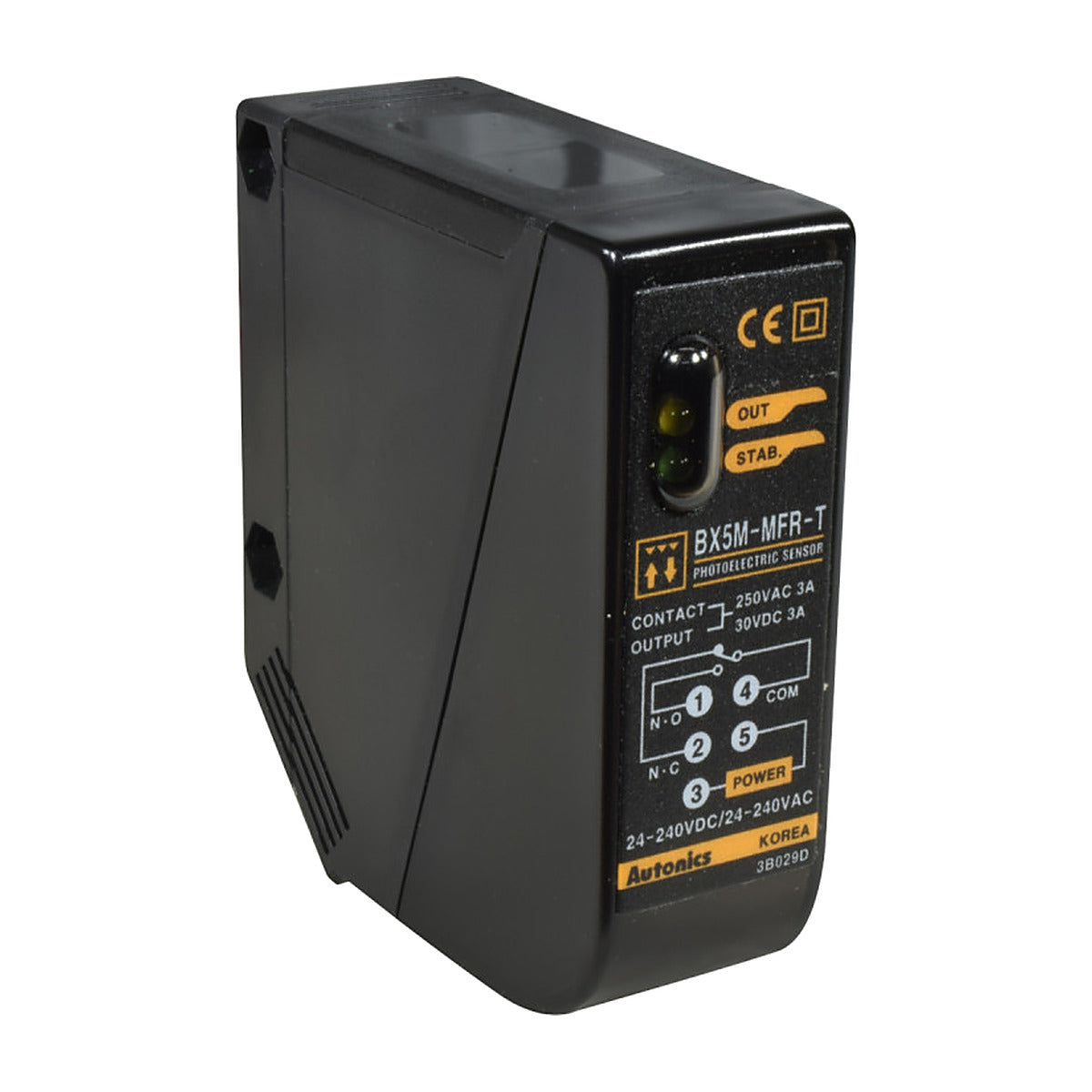

Salida a relevador 1c de 3 A: terminales rotulados N.O., N.C. y COM con capacidad de 250 V CA 3 A o 30 V CC 3 A en carga resistiva y tiempo de respuesta de 20 ms, suficiente para mandar directamente un contactor pequeño.

IP66 con autodiagnóstico: la caja de PC resiste polvo y chorros de agua; el LED amarillo indica operación y el LED verde de estabilidad enciende cuando el margen de detección se vuelve inestable.

• Tipo: fotoeléctrico retrorreflectivo con temporizador integrado
• Distancia de detección: 0.1 a 5 m con reflector MS-2; objeto opaco de Ø 60 mm mínimo
• Fuente de luz: LED rojo, 660 nm
• Alimentación: 24-240 V CA ±10 % 50/60 Hz o 24-240 V CC ±10 % (ondulación P-P máx. 10 %)
• Consumo: máx. 3 VA
• Salida de control: contacto de relevador 1c (N.O. / N.C. / COM); 250 V CA 3 A / 30 V CC 3 A carga resistiva
• Tiempo de respuesta: máx. 20 ms; retardo del timer 0.1 a 5 s
• Modo de operación: Light ON o Dark ON seleccionable por switch, con ajustador de sensibilidad
• Grado de protección: IP66 (estándar IEC)
• Cableado: prensaestopa para cable de Ø 6 a 10 mm; prensacable 1.0 a 1.5 N·m, tornillo de terminal 0.8 N·m

Sirve en bandas transportadoras, portónes y máquinas empacadoras donde se necesita detectar el paso de un objeto y retener o retardar la señal sin agregar temporizador aparte, en ambientes con polvo o salpicaduras.
