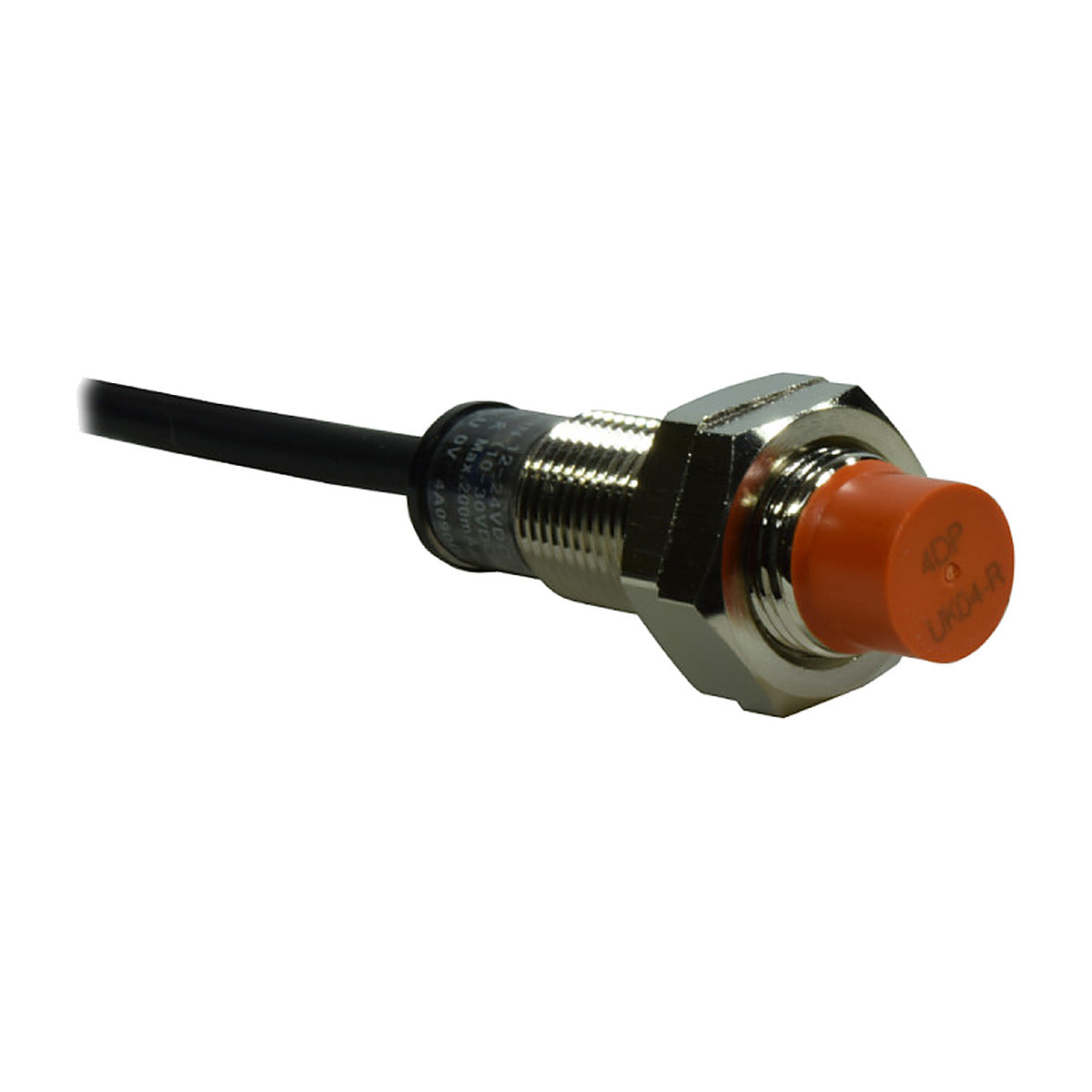

Sensor inductivo Autonics M12 no blindado PNP NO PR12-4DP

El PR12-4DP es un sensor de proximidad inductivo cilíndrico de la serie PR de Autonics, con cuerpo roscado M12×1 y detección de piezas metálicas sin contacto hasta 4 mm. Es un modelo no blindado, de montaje no enrasado: alcanza más distancia que el blindado del mismo diámetro, pero necesita quedar libre de metal alrededor de la cara sensora. Trabaja con 12 a 24 V CC en conexión de 3 hilos y entrega salida PNP normalmente abierta de hasta 200 mA, con LED rojo de operación y protecciones contra sobretensión, polaridad inversa, sobrecarga y cortocircuito.

Salida PNP N.O. de 3 hilos: entrega la señal por el positivo de la fuente (colector abierto PNP) y admite hasta 200 mA, con tensión residual de máximo 1.5 V. El contacto es normalmente abierto (N.O.), así que la salida se activa cuando aparece el metal frente a la cara sensora.

Detección sin contacto hasta 4 mm: reconoce metales ferrosos por campo electromagnético, sin partes móviles ni desgaste. La distancia de trabajo recomendada es de 0 a 2.8 mm (70 % del alcance nominal), donde la lectura se mantiene estable pese a la deriva por temperatura.

Cuerpo no blindado M12×1 de latón niquelado: el barril roscado se fija con las dos tuercas al soporte o al panel y permite ajustar la altura milímetro a milímetro. La cara sensora es de PBT y el cuerpo mide 46 mm de largo. Por ser no enrasable, no debe empotrarse a ras de una superficie metálica.

Cuatro protecciones de fábrica: el circuito interno protege contra sobretensión, inversión de polaridad en la alimentación, sobrecarga y cortocircuito en la salida, que son los errores más comunes al cablear un sensor en tablero.

Sellado IP67 para piso de planta: carcasa cerrada con grado de protección IP67, operación de -25 a 70 °C y de 35 a 95 % HR, resistencia a vibración de 1 mm de amplitud entre 10 y 55 Hz y a choques de 500 m/s² (unos 50 G). Sale de fábrica con cable de 3 hilos de 2 m ya conectado.

• Tipo: sensor de proximidad inductivo cilíndrico Ø12 mm, no blindado (montaje no enrasado)
• Distancia de detección: 4 mm nominales; distancia de ajuste recomendada de 0 a 2.8 mm
• Objetivo estándar: lámina de hierro de 18×18×1 mm
• Frecuencia de respuesta: 500 Hz
• Alimentación: 12 a 24 V CC (rango de operación de 10 a 30 V CC); consumo máximo de 10 mA
• Salida de control: PNP a colector abierto, N.O., máximo 200 mA; tensión residual máxima de 1.5 V
• Histéresis e indicador: máximo 10 % de la distancia de detección; LED rojo de operación
• Protecciones: sobretensión, polaridad inversa, sobrecarga y cortocircuito
• Rosca y cuerpo: M12×1, longitud de cuerpo de 46 mm
• Grado de protección y temperatura: IP67 (norma IEC); de -25 a 70 °C en operación y de -30 a 80 °C en almacenamiento; 35 a 95 % HR

Es la opción típica para conteo de piezas metálicas, detección de fin de carrera, control de posición en bandas transportadoras y confirmación de sujeción en máquina, conectado a PLC, relés de estado sólido y contadores que trabajan con entradas de común negativo (señal PNP). Al ser no blindado conviene reservarle espacio libre alrededor de la cabeza en el montaje.
