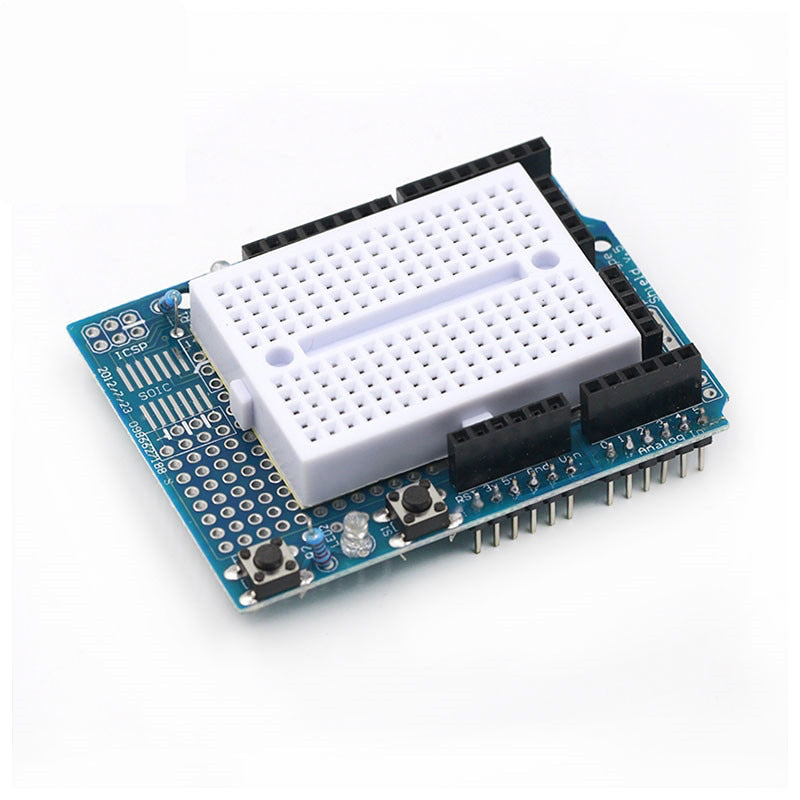

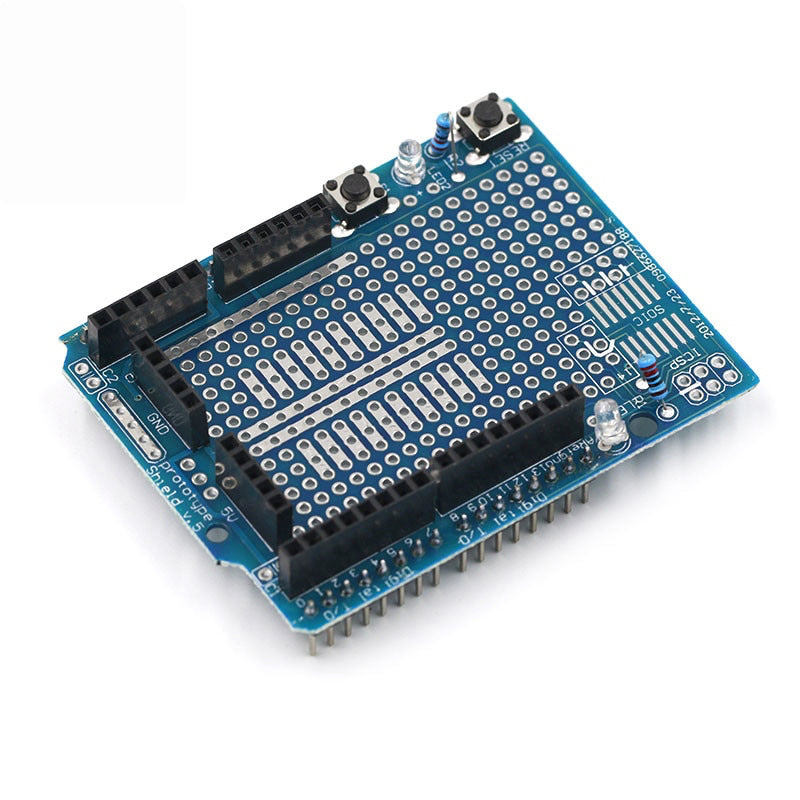

Shield de prototipado para UNO

Shield de prototipado para Arduino UNO que se monta sobre la placa y ofrece un área para soldar circuitos propios, junto con una mini protoboard de 170 puntos para pruebas sin soldadura. Permite convertir un circuito de prueba en un módulo compacto que queda montado directamente sobre el UNO.

Área para soldar: tiene un área perforada donde se sueldan componentes de montaje pasante y espacio con huella SOIC para circuitos integrados de montaje superficial.

Mini protoboard incluida: trae una mini protoboard de 170 puntos que se puede pegar sobre el shield para probar circuitos sin soldar antes de dejarlos fijos.

Botones y LED: incluye un botón de reset, un botón de uso general y dos circuitos de LED listos para usar en pruebas.

Pines expuestos: todos los pines de E/S, así como 5 V y GND, quedan accesibles para conectar el circuito personalizado.

• Compatibilidad: Arduino UNO.
• Botones: 1 de reset y 1 de uso general.
• LED: 2 circuitos de LED.
• Pines: 5 V, GND y todos los pines de E/S expuestos.
• Huella para CI: espacio SOIC para montaje superficial.
• Mini protoboard: 170 puntos, se puede pegar sobre el shield.
• Dimensiones del área de prototipado: 7 x 5.5 x 2 cm.
• Dimensiones de la mini protoboard: 4.4 x 3.4 x 1 cm.

Es idóneo para estudiantes y aficionados con Arduino UNO que quieren pasar un circuito de la protoboard a un montaje soldado y compacto sobre la misma placa.
