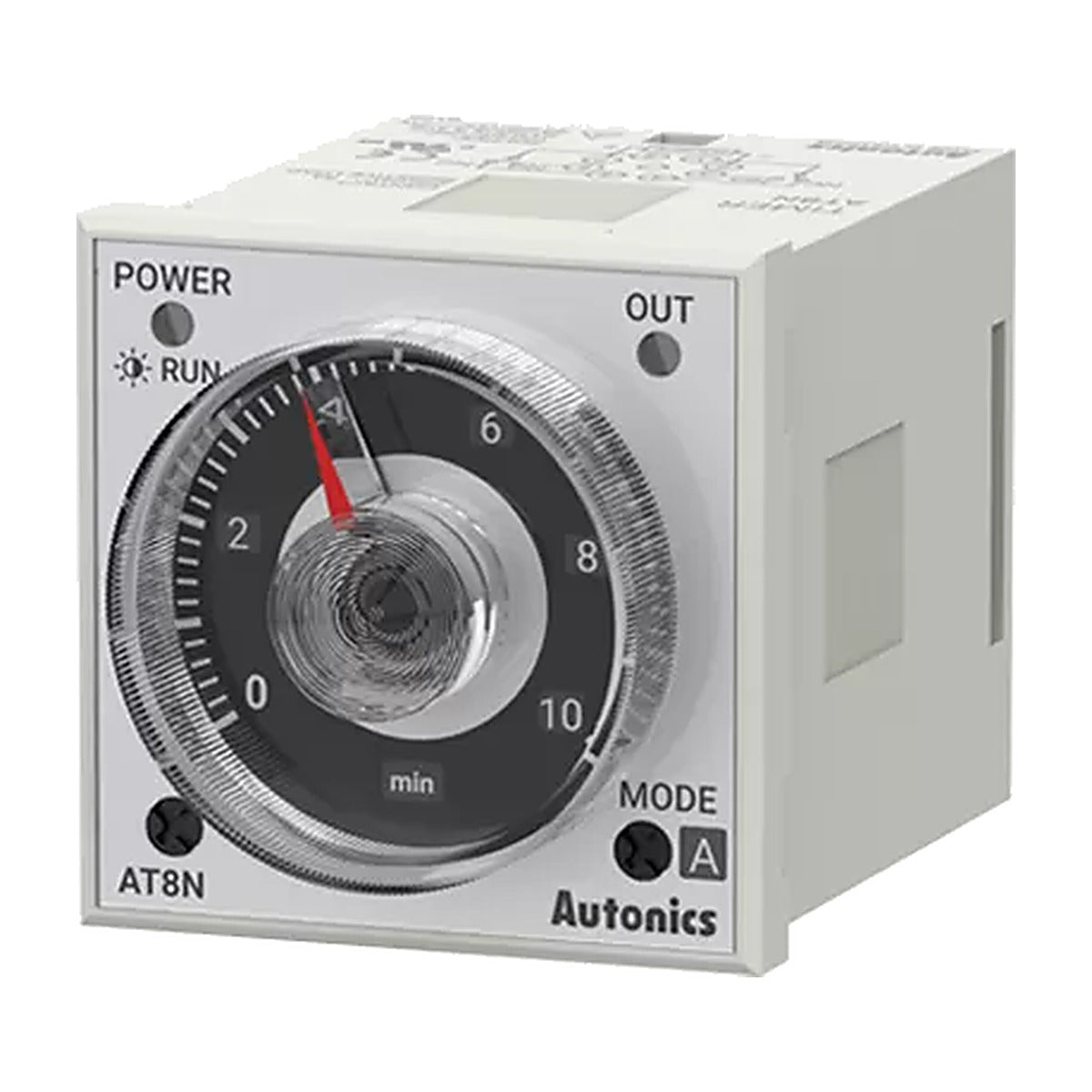

Temporizador analógico Autonics 12 VDC de 8 pines AT8N-1

El Autonics AT8N-1 es un temporizador analógico multifuncional de formato 48 × 48 mm con base enchufable de 8 pines, alimentado con 12 VDC. Reúne seis modos de operación de salida y cuatro rangos de tiempo combinables con cuatro unidades, de manera que un solo aparato temporiza desde 0.05 s hasta 100 h. Es la versión de 12 VDC de la serie ATN; el AT8N sin sufijo es el de alimentación universal.

Seis modos de operación de salida: se selecciona con el mando frontal entre A (retardo a la conexión), A1 (retardo a la conexión con salida one-shot fija de 0.5 s), B (retardo a la conexión 2), F (intermitente con arranque en OFF), F1 (intermitente con arranque en ON) e I (intervalo).

Rango de tiempo de 0.05 s a 100 h: el selector tiene cuatro posiciones (0.5, 1, 5 y 10) que se combinan con cuatro unidades de tiempo (sec, min, hour y 10h), de modo que un solo aparato cubre desde 0.05 a 0.5 s hasta 10 a 100 h.

Salida de relé con dos configuraciones de contacto: según el modo de operación seleccionado trabaja como tiempo límite DPDT (2c) o como instantáneo SPDT (1c) más tiempo límite SPDT (1c), con capacidad de 250 VAC 5 A.

Montaje en panel con base enchufable: formato 48 × 48 mm con corte de panel de 45 × 45 mm y zócalo de 8 pines PG-08 o PS-08(N), que se compra por separado. Incluye el soporte de sujeción y el manual.

Indicadores en el frente: un LED de energía y operación, que se apaga durante el tiempo transcurrido en operación pulsante, y un LED que señala la salida accionada.

• Alimentación: 12 VDC, con rango admisible del 90 al 110 % del voltaje nominal.
• Consumo: máx. 1.5 W a 12 VDC.
• Rangos de tiempo: posición 0.5: 0.05 a 0.5 s / min / h y 0.5 a 5 h; posición 1.0: 0.1 a 1 s / min / h y 1 a 10 h; posición 5: 0.5 a 5 s / min / h y 5 a 50 h; posición 10: 1 a 10 s / min / h y 10 a 100 h.
• Salida de control: relé, con contacto de tiempo límite DPDT (2c) o instantáneo SPDT (1c) más tiempo límite SPDT (1c). Terminales: alimentación 2-7, tiempo límite NC 1-4 (8-5) y NA 1-3 (8-6). Tiempo de retorno máx. 100 ms.
• Capacidad de contacto: 250 VAC 5 A y 30 VDC 5 A con carga resistiva. Según IEC/EN 60947-5-1: corriente nominal 5 A, tensión nominal 250 V en AC y 30 V en DC, AC-12 5 A y DC-12 5 A.
• Precisión: error de repetición máx. ±0.2 % ±10 ms, error de ajuste máx. ±5 % ±50 ms, error de voltaje máx. ±0.5 % y error de temperatura máx. ±2 %.
• Vida útil del relé: mín. 10,000,000 de operaciones mecánicas y mín. 100,000 operaciones eléctricas a 250 VAC 5 A con carga resistiva.
• Resistencia de aislamiento: ≥ 100 MΩ medida con megóhmetro de 500 VDC.
• Resistencia mecánica: vibración de 0.75 mm de doble amplitud a 10~55 Hz en los ejes X, Y y Z durante 1 hora; choque de 300 m/s² (≈30 G) en cada eje, 3 veces.
• Condiciones de operación: -10 a 55 °C y 35 a 85 % RH; almacenamiento de -25 a 65 °C. Uso en interiores, altitud máx. 2,000 m, grado de contaminación 2 y categoría de instalación II.
• Dimensiones: frente de 48 × 48 mm y cuerpo de 44.8 × 44.8 mm. Corte de panel de 45 (+0.6/0) × 45 (+0.6/0) mm con separación mínima de 65 mm entre cortes.

Es el temporizador indicado para tableros y máquinas cuyo circuito de mando trabaja a 12 VDC y donde se necesitan retardos, intervalos o ciclos intermitentes ajustables sin cambiar de equipo.
