Temporizador analógico Autonics de retardo 8 pines ATE8-46

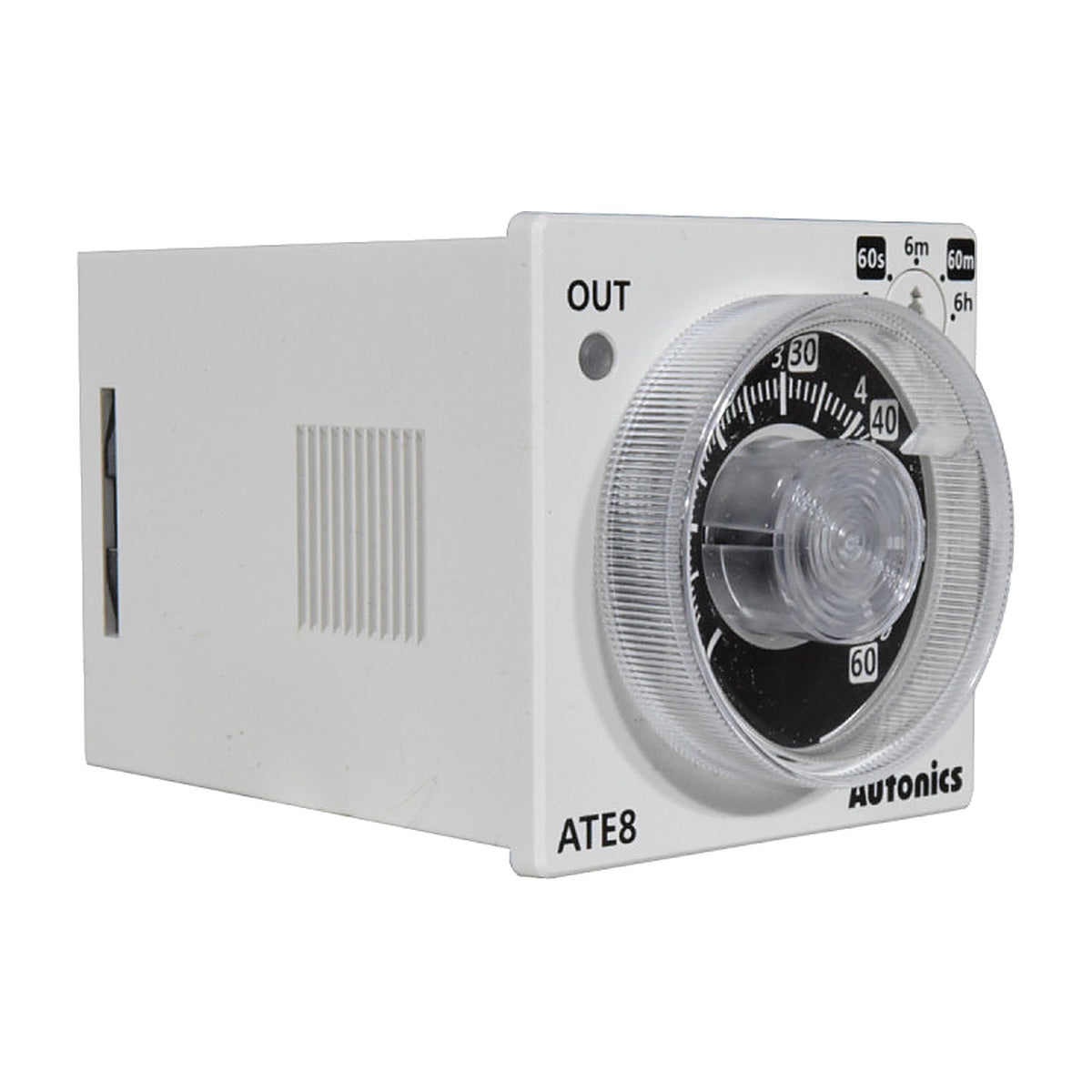

El Autonics ATE8-46 es un temporizador analógico de retardo a la conexión (Power ON Delay) en formato 48 × 48 mm con base enchufable de 8 pines. Un solo selector frontal ofrece cinco rangos de tiempo, de 0.6 a 6 s hasta 0.6 a 6 h, y la salida combina un contacto de tiempo límite con un contacto instantáneo. Es un temporizador de función única, más sencillo y económico que los multifunción de la serie ATN.

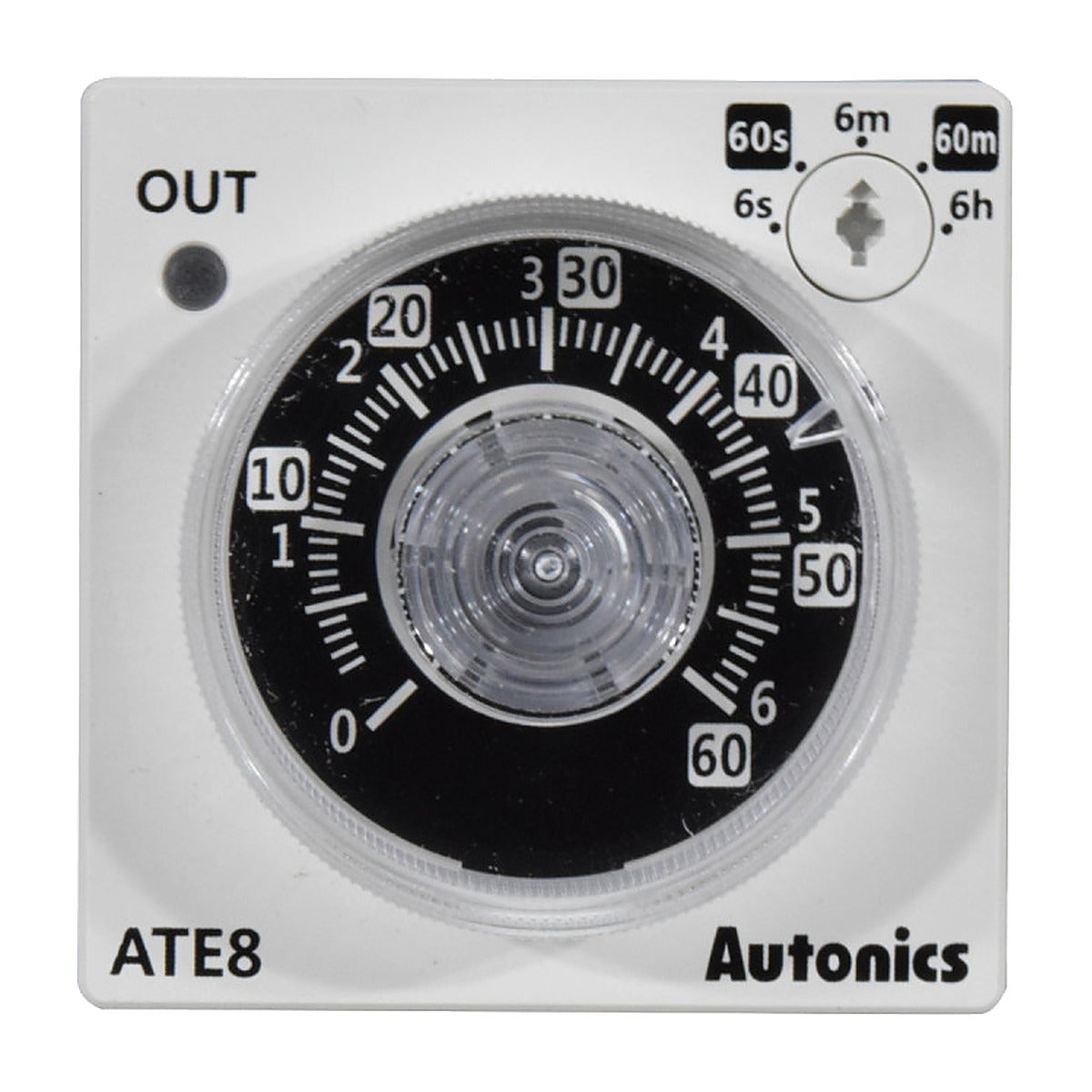

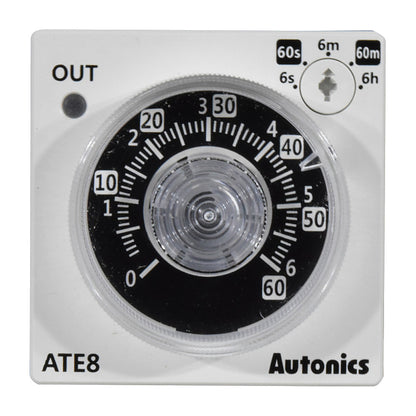

Cinco rangos de tiempo en un solo selector: 0.6 a 6 s, 6 a 60 s, 0.6 a 6 min, 6 a 60 min y 0.6 a 6 h, ajustables con el dial frontal.

Contacto de tiempo límite más contacto instantáneo: entrega un contacto de tiempo límite SPDT (1c) y uno instantáneo SPST (1a); después de operar el instantáneo, el de tiempo límite opera dentro de 30 ms.

Frente con grado de protección IP40: la parte frontal está clasificada IP40 según norma IEC, lo que permite montarla en la puerta de un tablero expuesto a polvo grueso.

Indicadores LED de alimentación y de salida: el LED blanco de alimentación parpadea una vez por segundo mientras corre el tiempo y el LED rojo señala la salida accionada.

Montaje en panel con accesorios aparte: corte de panel de 45 × 45 mm; el zócalo de 8 pines PG-08 o PS-08(N) y el soporte BK-S se venden por separado.

• Alimentación: 100-240 VAC 50/60 Hz y 24 VDC, con rango admisible del 90 al 110 % del voltaje nominal.
• Consumo: máx. 3.5 VA en 100-240 VAC 50/60 Hz.
• Rangos de tiempo: 0.6 a 6 s, 6 a 60 s, 0.6 a 6 min, 6 a 60 min y 0.6 a 6 h.
• Operación de tiempo: Power ON Start, es decir el conteo arranca al energizar. Tiempo de retorno máx. 200 ms.
• Salida de control: relé con tiempo límite SPDT (1c) más instantáneo SPST (1a). Terminales: alimentación 2-7, instantáneo NA 1-3 y NC 1-4, tiempo límite NC 8-5 y NA 8-6.
• Capacidad de contacto: 250 VAC 3 A y 30 VDC 3 A con carga resistiva.
• Precisión: error de repetición máx. ±0.3 % ±0.01 s, error de ajuste máx. ±5 % ±0.05 s, error de voltaje máx. ±0.5 % ±0.01 s y error de temperatura máx. ±2 % ±0.01 s.
• Vida útil del relé: mín. 5,000,000 de operaciones mecánicas y mín. 100,000 operaciones eléctricas a 250 VAC 3 A con carga resistiva.
• Aislamiento e inmunidad: resistencia de aislamiento superior a 100 MΩ con megóhmetro de 500 VDC, rigidez dieléctrica de 2,000 VAC 50/60 Hz durante 1 min e inmunidad al ruido de ±2 kV en onda cuadrada de 1 µs.
• Condiciones y dimensiones: IP40 en la parte frontal; -10 a 55 °C y 35 a 85 % RH en operación; frente de 48 × 48 mm y cuerpo de 44.8 × 44.8 mm, corte de panel de 45 (+0.6/0) × 45 (+0.6/0) mm con separación mínima de 55 mm.

Es una opción directa para retardos de arranque en tableros de control, bombas, compresores y máquinas donde basta con un Power ON Delay bien definido y no se necesitan los seis modos de un temporizador multifunción.
