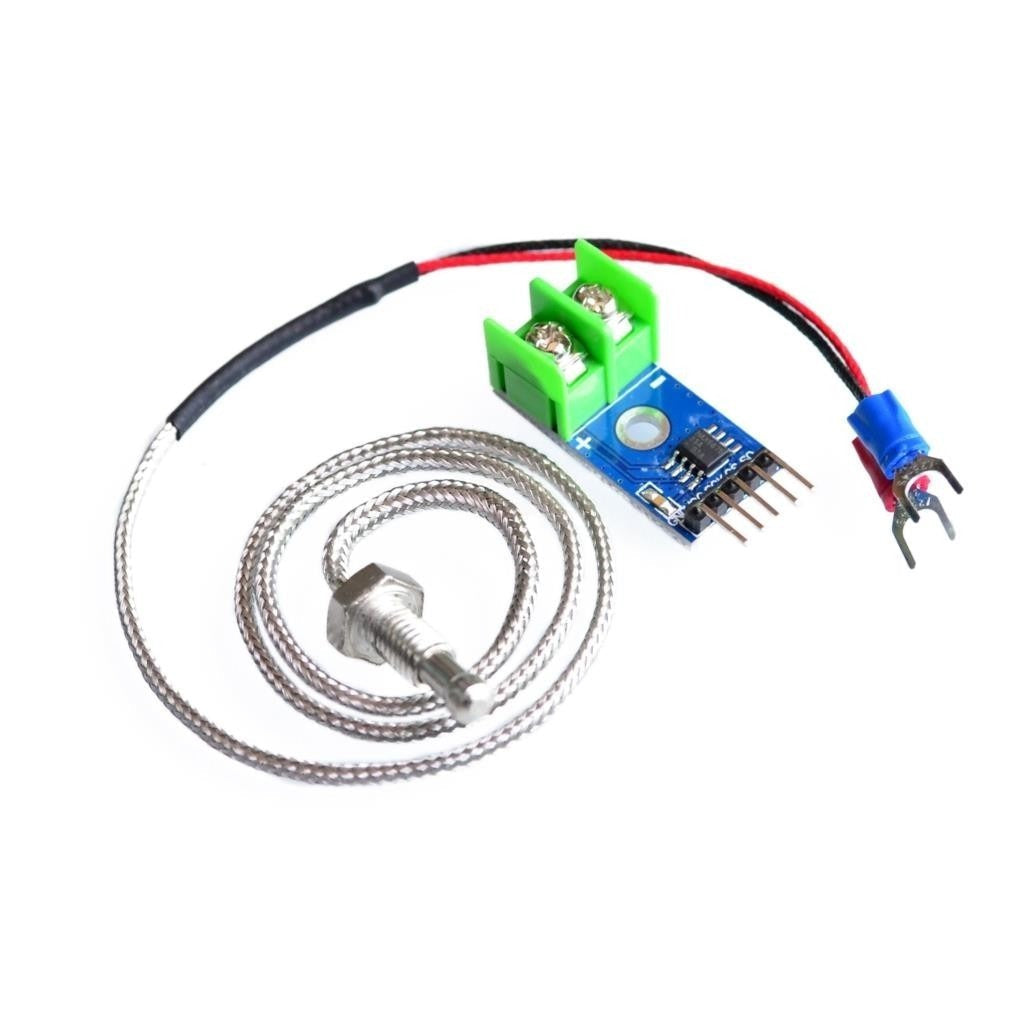

Termocopla tipo E MAX6675

Conjunto de termopar con módulo convertidor MAX6675 para medir temperaturas altas con un microcontrolador. El MAX6675 compensa la unión fría y digitaliza la señal del termopar, y entrega la lectura por SPI con resolución de 0.25 °C, de modo que no hace falta amplificar ni linealizar la señal por separado. Es una solución básica y muy usada en proyectos con Arduino, ESP32 y similares.

Conversión integrada: el MAX6675 incluye la compensación de unión fría y el convertidor de 12 bits, y entrega la temperatura ya digitalizada.

Salida SPI: se lee con tres líneas digitales (reloj, selección de chip y datos), compatibles con la mayoría de microcontroladores.

Rango hasta 1,024 °C: permite medir la temperatura de hornos, parrillas, cautines, extrusores o procesos de calentamiento, dentro del rango del termopar.

Alimentación de 3.3 V a 5 V: funciona con placas de 3.3 V y de 5 V sin adaptación de niveles.

• Convertidor: MAX6675, diseñado para termopares tipo K.
• Voltaje de operación: 3.3 V a 5 V DC.
• Rango de medición: 0 °C a 1,024 °C.
• Resolución: 12 bits, 0.25 °C.
• Salida: digital, interfaz SPI.
• Temperatura de operación del módulo: -20 °C a 85 °C.
• Longitud de la sonda: 500 mm.
• Dimensiones del módulo: 38 x 16 mm.

Es idóneo para estudiantes y aficionados que necesitan registrar temperaturas altas con un microcontrolador sin armar la etapa de acondicionamiento del termopar.
