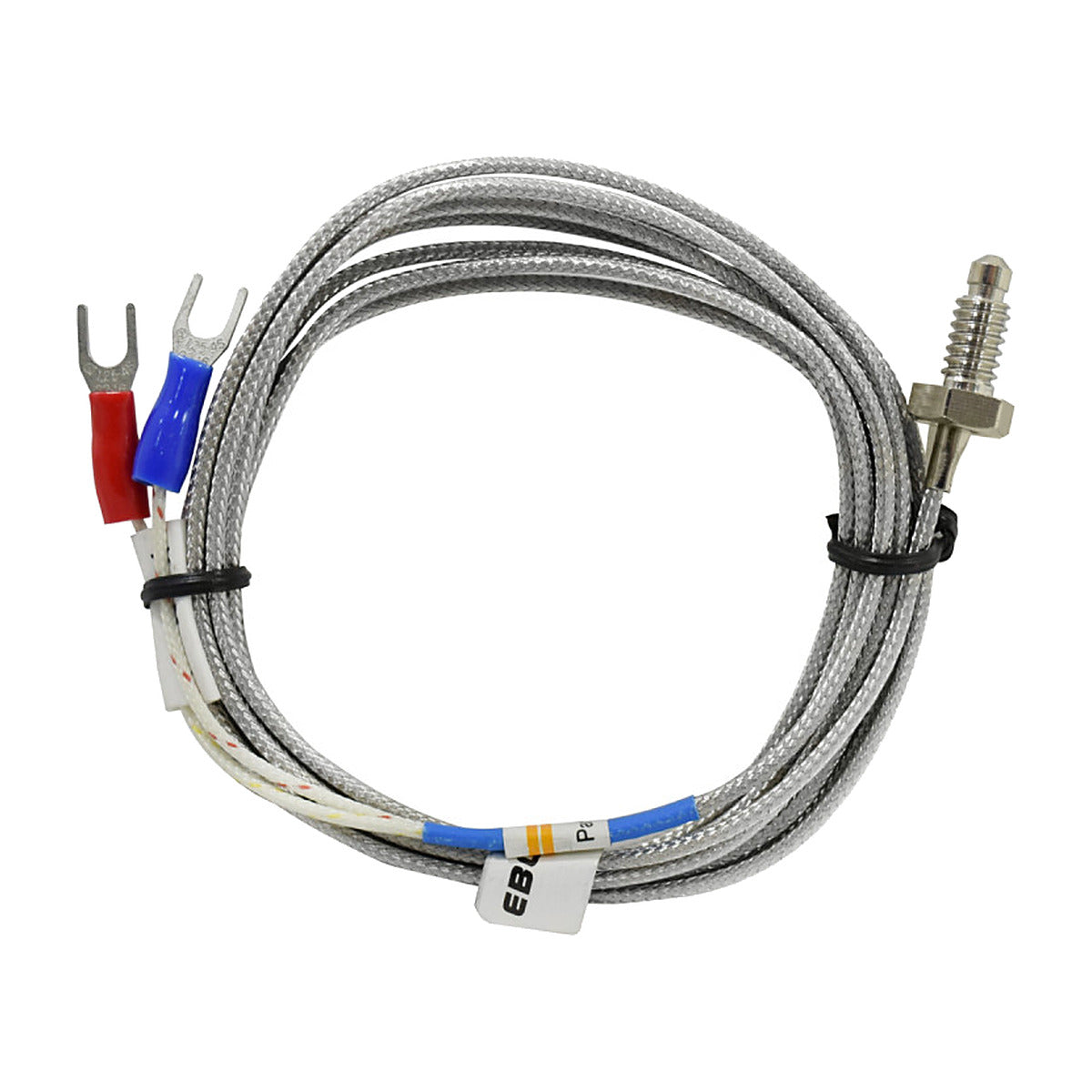

Termocupla tipo K EBCHQ de tornillo 1/4" ZZ-ST01-K

La ZZ-ST01-K de EBCHQ es una termocupla de tornillo tipo K (chromel vs alumel) con unión aterrizada, que se rosca directamente al proceso mediante un tornillo de 1/4 de pulgada en acero inoxidable SS304. Mide de 0 a 400 °C y entrega la señal por un cable de conexión con aislamiento de fibra de vidrio calibre 24 AWG, terminado en horquillas engarzadas M4 listas para atornillar al controlador. Es una termocupla intercambiable y de reemplazo sencillo, con límites de error estándar.

Montaje por tornillo: se sujeta al punto de medición con el propio tornillo roscado, sin necesidad de termopozo ni accesorios adicionales, lo que la hace práctica para medir sobre superficies, bloques calefactores y cuerpos de máquina.

Unión aterrizada: la unión de medición hace contacto con el cuerpo del tornillo, lo que da una respuesta térmica más rápida a cambio de no quedar aislada eléctricamente del proceso.

Cable con aislamiento de fibra de vidrio: el aislamiento trabaja de 0 a 400 °C y la familia se ofrece con o sin sobre-malla de acero inoxidable para proteger el cable del roce y del calor radiante.

Terminación en horquilla M4: los conductores salen con terminal de horquilla engarzado tamaño M4, con código de colores según norma ANSI, para conectar directo a la bornera del controlador de temperatura.

Tipo K, la calibración más común: trabaja en atmósferas oxidantes, inertes o reductoras secas y es confiable y precisa a temperatura alta; debe protegerse de atmósferas sulfurosas y su exposición al vacío se limita a periodos cortos.

• Tipo de calibración: K (chromel vs alumel).
• Rango de temperatura: 0 a 400 °C.
• Tipo de unión: aterrizada (grounded).
• Exactitud: límites de error estándar (standard limited).
• Rosca de montaje: tornillo de 1/4 de pulgada.
• Material del tornillo: acero inoxidable SS304.
• Aislamiento del cable: fibra de vidrio, con o sin sobre-malla de acero inoxidable, para 0 a 400 °C.
• Calibre del conductor: 24 AWG (7/0.2 mm o 1/0.5 mm).
• Código de colores: norma ANSI.
• Terminación: terminal de horquilla engarzado, tamaño M4.

Es la termocupla de reposición más usada en hornos, inyectoras, selladoras y equipo de proceso con controladores tipo K, donde el sensor se atornilla al punto de medición y se cambia sin desarmar la máquina.
