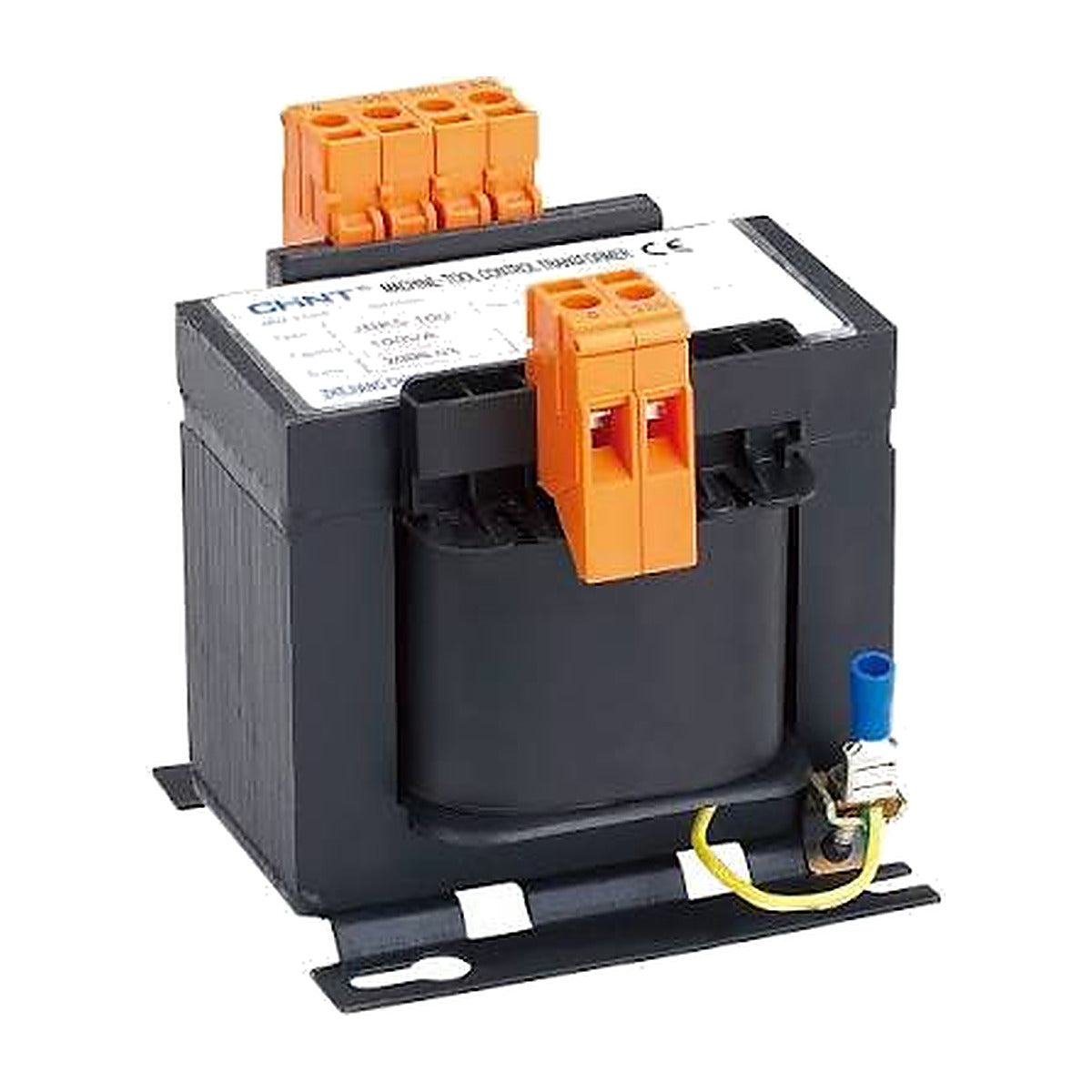

Transformador de control Chint 100 VA 240-480V a 120-240V JBK5-100

El Chint JBK5-100 es un transformador de control monofásico de 100 VA para máquina herramienta, con primario de 240-480 V y secundario de 120-240 V en redes de 50/60 Hz. Alimenta el circuito de mando de tableros y equipos eléctricos y mecánicos, además de lámparas de trabajo y lámparas de señalización. Pertenece a la serie JBK5, que cubre de 40 a 2,500 VA.

Aísla y baja la tensión del circuito de control: toma la tensión de fuerza del tablero y entrega la tensión de mando en un devanado separado, de modo que contactores, relés, temporizadores y luces piloto no queden conectados directamente a la línea.

Tomas múltiples en primario y secundario: el primario acepta 240-480 V y el secundario entrega 120-240 V, así que el mismo transformador se adapta a distintas tensiones de red y de mando cambiando la conexión de los bornes.

Núcleo soldado como un solo conjunto: los núcleos de hierro y la pieza de sujeción se unen con soldadura de arco bajo gas argón, lo que da un conjunto rígido con baja disipación de energía y volumen compacto.

Montaje vertical atornillado: se fija con cuatro tornillos sobre la placa de montaje del tablero; las cotas de montaje son A de 72 mm y C de 62 mm, con agujeros de 4.8 mm de diámetro.

• Potencia nominal: 100 VA.
• Tensión del primario: 240-480 V (según la descripción de catálogo del producto).
• Tensión del secundario: 120-240 V.
• Frecuencia: 50 / 60 Hz.
• Tipo: transformador de control para máquina herramienta, monofásico, de la serie JBK5 (40 a 2,500 VA).
• Norma de fabricación: Q/ZT205.
• Temperatura de operación: -5 °C a +40 °C, con promedio en 24 horas que no debe exceder +35 °C.
• Humedad relativa admisible: ≤ 90 % cuando el promedio mensual mínimo está bajo +25 °C y ≤ 50 % a +40 °C.
• Altitud máxima: 2,000 m sobre el nivel del mar.
• Dimensiones y montaje: dimensiones generales de 85 mm (B máx.), 95 mm (D máx.) y 97 mm (E máx.); cotas de montaje A de 72 mm y C de 62 mm, con agujeros de fijación de 4.8 mm. Montaje vertical.

Es un transformador de control de uso general para tableros industriales, arrancadores y máquina herramienta donde se necesita separar el circuito de mando de la línea de fuerza con 100 VA disponibles.
