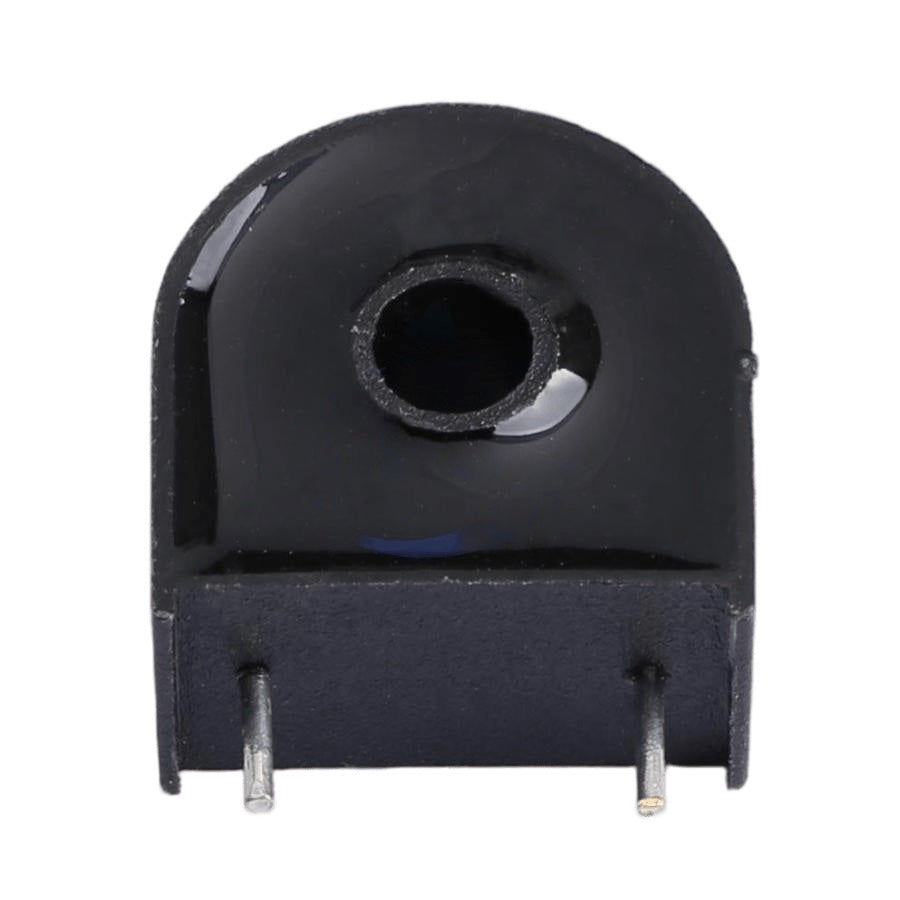

Transformador de corriente DIP de 5A a 5mA

Un transformador de corriente mide corriente alterna sin conexión eléctrica con el conductor: el cable que lleva la corriente a medir pasa por el centro del núcleo y actúa como primario, y el bobinado secundario entrega una señal proporcional y aislada del circuito de potencia. Este modelo es para montaje de inserción en placa (DIP) y entrega una corriente de hasta 5 mA AC para 5 A AC en el primario (relación 1,000:1), que se convierte en voltaje con una resistencia de carga externa.

• Corriente máxima de medición: 5 A AC.
• Corriente de salida: Hasta 5 mA AC.
• Relación de vueltas: 1,000:1.
• Tipo de montaje: Inserción en placa (DIP).

HOJA DE DATOS
