Transistor darlington PNP TIP107 - original ST

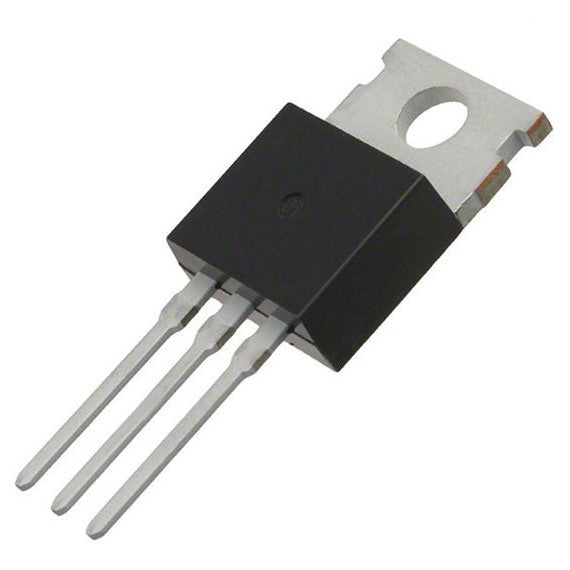

Transistor Darlington PNP TIP107, en encapsulado TO-220 para montaje de inserción. Contiene dos transistores bipolares conectados en cascada dentro del mismo encapsulado, de modo que la ganancia de corriente total es aproximadamente el producto de las ganancias de ambos. Así, una corriente de base muy pequeña controla una corriente de colector alta, a cambio de un voltaje de saturación colector-emisor mayor que el de un transistor bipolar sencillo.

• Tipo de transistor: BJT PNP, Darlington.
• Voltaje colector-emisor (VCEO): -100 V.
• Voltaje colector-base (VCBO): -100 V.
• Voltaje emisor-base (VEBO): -5 V.
• Corriente de colector (IC): -8 A.
• Disipación de potencia: 80 W a TC = 25 °C.
• Encapsulado: TO-220.
• Montaje: Inserción (THT).
