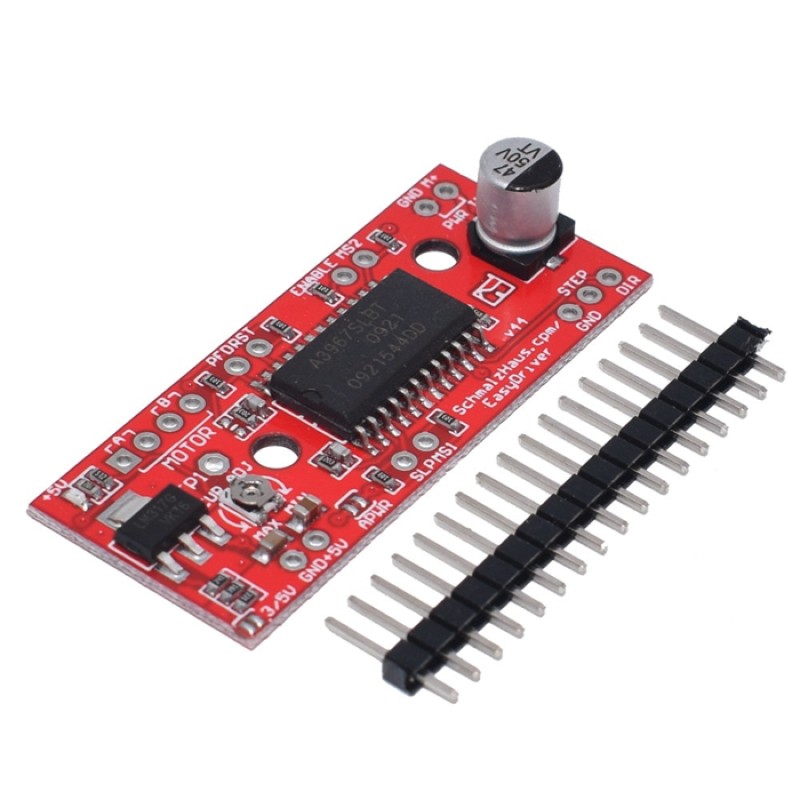

Módulo EasyDriver A3967 para motor stepper

Descripción:

El EasyDriver A3967 es un controlador diseñado específicamente para manejar motores paso a paso bipolares de una manera sencilla y eficiente. Esta placa, en su versión v4.4 co-diseñada con Brian Schmalz, actúa como una interfaz entre un microcontrolador y el motor, permitiendo el control de movimiento mediante pulsos digitales de 0 a 5V o 0 a 3.3V. Se destaca por integrar su propio regulador de voltaje para la parte lógica y por ofrecer la capacidad de gestionar motores de 4, 6 y 8 cables configurados como bipolares, lo que lo convierte en una opción flexible para proyectos de control de movimiento de baja y media potencia.

Control de micropasos: El módulo permite seleccionar la resolución de los pasos mediante los pines MS1 y MS2, ofreciendo modos de paso completo, medio paso, cuarto de paso y octavo de paso (configuración predeterminada), lo que otorga mayor suavidad y precisión al movimiento del motor.

Regulación de corriente ajustable: Incorpora un potenciómetro en la placa que permite variar la corriente suministrada al motor desde 150 mA hasta 750 mA por fase, permitiendo adaptar la potencia a las especificaciones del motor y evitar el sobrecalentamiento.

Compatibilidad de voltaje lógico: Cuenta con un regulador de voltaje integrado que permite la operación con niveles lógicos de 5V por defecto, o de 3.3V si se cierra el puente de soldadura SJ2, facilitando la conexión con una amplia gama de microcontroladores modernos.

Pines de control accesibles: Además de las entradas de paso y dirección, la placa expone los pines de suspensión (Sleep) y activación (Enable), permitiendo al usuario gestionar el consumo de energía y apagar los drivers de salida cuando el motor no está en uso.

Protección de circuito: El diseño está optimizado para evitar daños en la lógica de control, aunque es imperativo no conectar ni desconectar el motor mientras el controlador está energizado para evitar daños permanentes en el circuito integrado A3967.

Controlador principal: IC Allegro A3967

Voltaje de alimentación de carga: 7V a 30V DC

Corriente de salida: Ajustable de 150 mA a 750 mA por fase

Resolución de microstepping: 1, 1/2, 1/4 y 1/8 de paso

Voltaje lógico de operación: Seleccionable 3.3V o 5V (mediante jumper SJ2)

Tipo de motor compatible: Motores paso a paso bipolares (4, 6 y 8 cables)

Interfaz de control: Pulsos digitales (Paso y Dirección)

Versión del hardware: v4.4

Regulación de voltaje: Integrada en placa para la interfaz digital

Dimensiones físicas: Formato de placa de desarrollo compacta con pines estándar

Este producto es ideal para estudiantes, hobbistas y desarrolladores de prototipos de robótica que necesitan una solución práctica y de bajo costo para controlar motores paso a paso pequeños sin requerir hardware industrial avanzado.

Fabricante: Gtronica
Código de Producto: A3967
Existencia: 34
