Descripción:

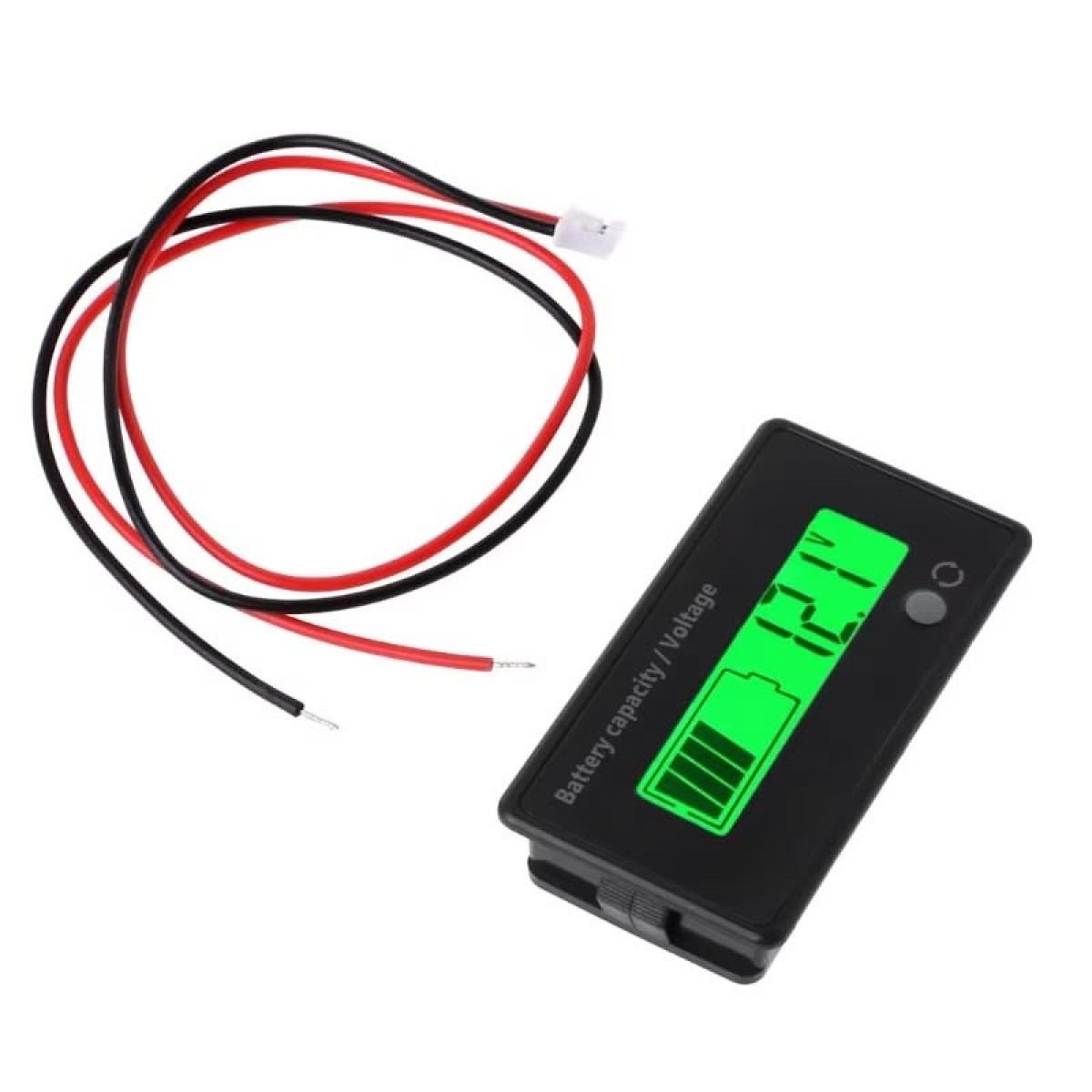

Este indicador de batería universal es un medidor de panel digital altamente configurable, diseñado para monitorear una gama extremadamente amplia de sistemas de baterías desde 9V hasta 100V. Su principal ventaja es la capacidad de programarlo para prácticamente cualquier tipo de batería de plomo-ácido (12V, 24V, 36V, 48V, 60V, 72V, 84V), Litio-ion (3.7V, 3 a 22 celdas en serie), Fosfato de hierro y litio (3.2V, LiFePO4 3 a 26 celdas en serie)., incluyendo las de fosfato de hierro y litio (LiFePO4). Viene equipado con botones de control integrados y una superficie frontal impermeable, lo que permite su uso en diversas aplicaciones sin necesidad de interruptores externos. La pantalla LCD de bajo consumo muestra claramente el voltaje y el porcentaje de capacidad, funcionando como un "medidor de combustible" preciso y adaptable.
Totalmente Programable: Permite una configuración detallada para ajustarse a la química (Plomo-ácido, Litio, LiFePO4) y al tamaño específico de su banco de baterías, garantizando una lectura de porcentaje de carga mucho más precisa que los medidores fijos.
Control Integrado y Ahorro de Energía: Dispone de botones frontales que no solo sirven para la configuración inicial, sino también para controlar funciones como el modo de reposo automático a los 10 segundos (para ahorrar energía) y el encendido o apagado de la luz de fondo.
Superficie Impermeable: La cara frontal del medidor está cubierta con una película de PVC que la protege contra salpicaduras de agua y polvo, haciéndola adecuada para su instalación en vehículos o equipos expuestos a la intemperie.

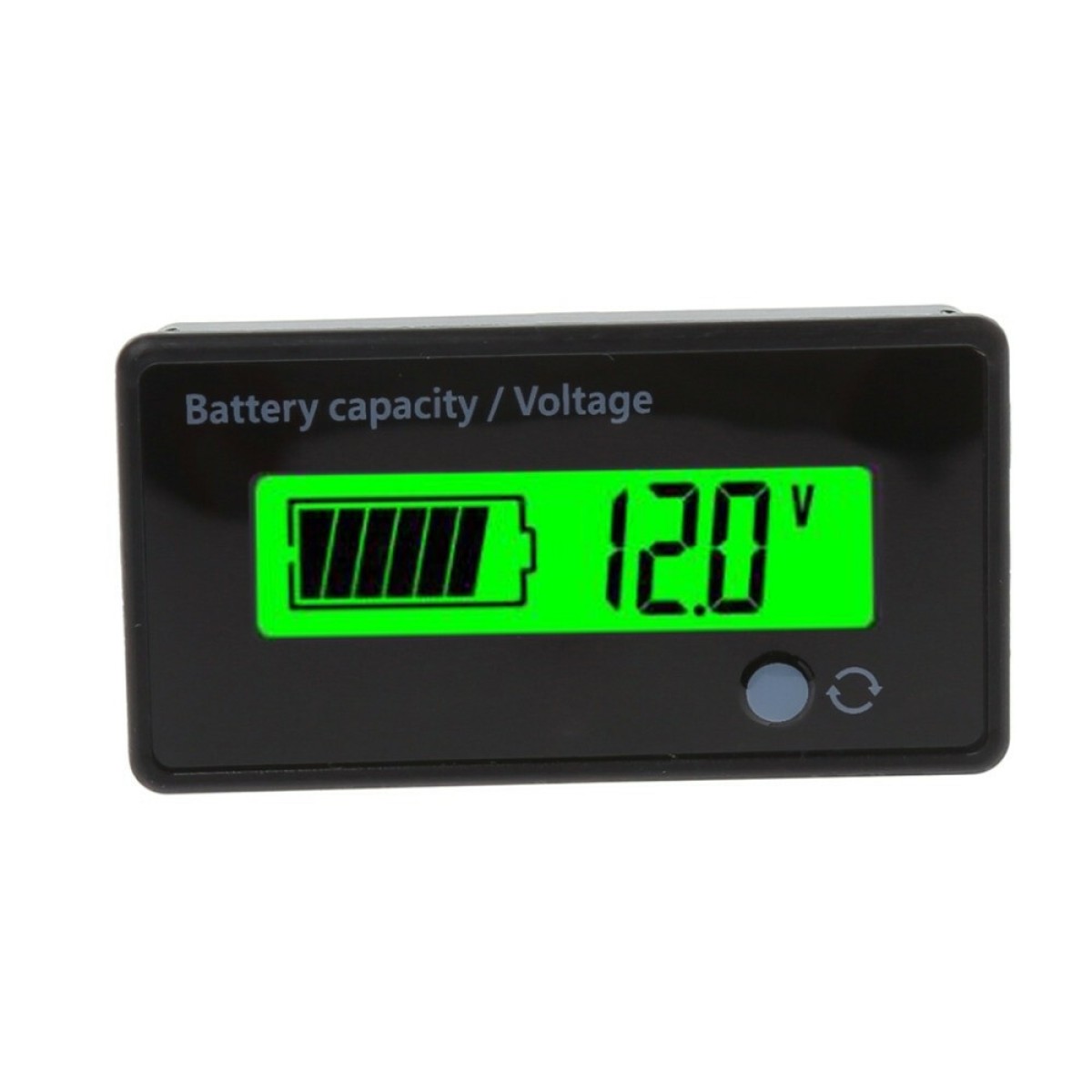

Pantalla LCD de Ultra Bajo Consumo: La pantalla de cristal líquido, junto con el modo de reposo, asegura un consumo de corriente mínimo (<5mA), evitando una descarga significativa de la batería que está monitoreando.

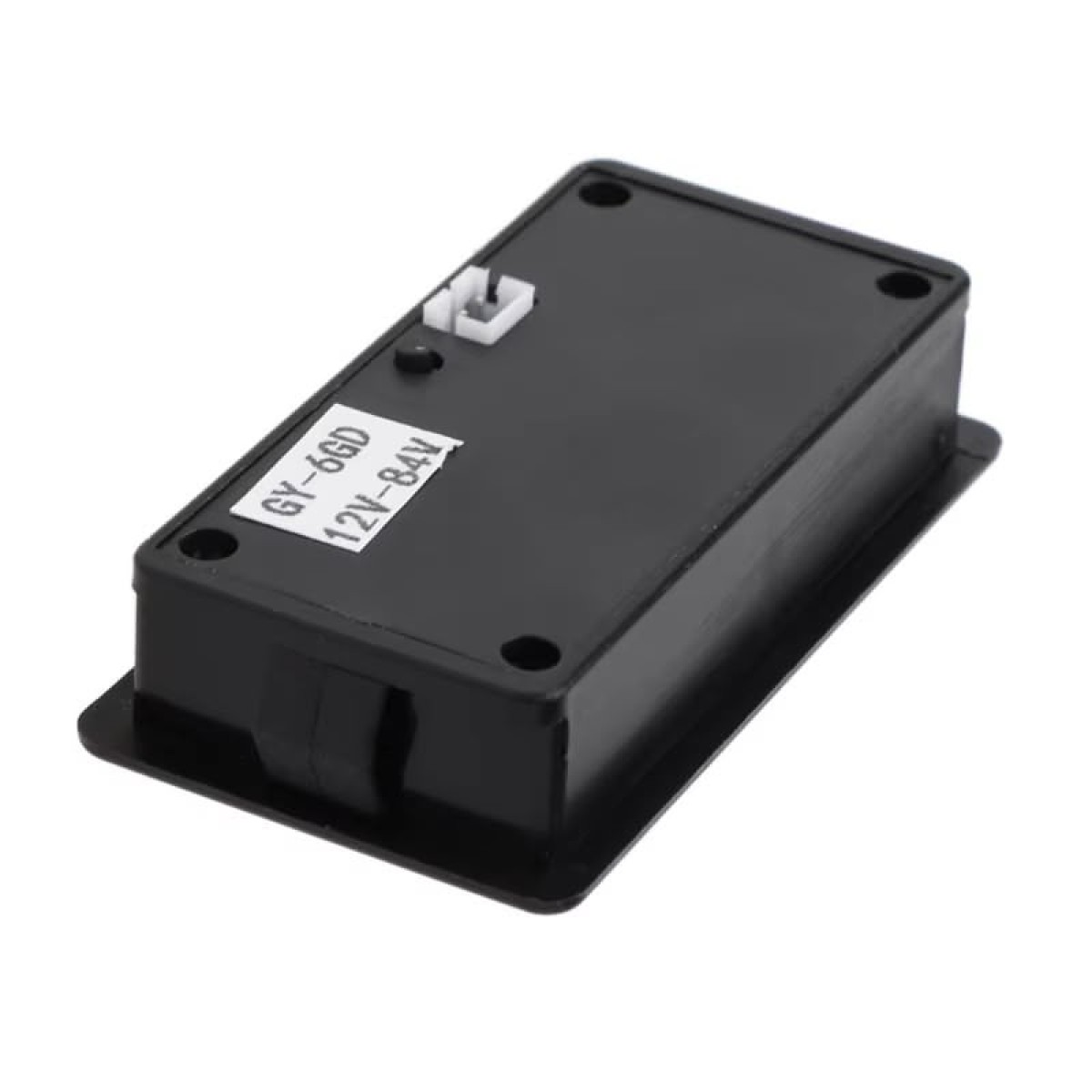

Instalación Sencilla a Presión: Su diseño con pestañas de bloqueo a presión (snap-in) permite un montaje rápido y seguro en un recorte de panel estándar, sin necesidad de tornillos.
- Rango de Voltaje de Operación: DC 9V - 100V
- Corriente de Operación: < 5mA
- Modo de Visualización: LCD con porcentaje (%) y/o voltaje (V)
- Baterías Compatibles: Plomo-ácido (12V, 24V, 36V, 48V, 60V, 72V, 84V), Litio-ion (3.7V, 3 a 22 celdas en serie), Fosfato de hierro y litio (3.2V, LiFePO4, 3 a 26 celdas en serie).
- Funciones Especiales: Rotación de pantalla automática (%/V), modo de reposo a los 10s, control de luz de fondo.
- Grado de Impermeabilidad: Superficie impermeable (no sumergible).
- Dimensiones del Módulo: 61.3 mm x 33.3 mm x 13.5 mm
- Dimensiones de Montaje (corte): 58.5 mm x 28.5 mm
- Método de Montaje: A presión (snap-in).
Este indicador es la solución ideal para quienes necesitan un monitor de batería versátil y preciso para una amplia gama de aplicaciones, incluyendo vehículos eléctricos de alto voltaje como bicicletas y scooters, sistemas de energía solar, carritos de golf, botes, y bancos de baterías industriales o personalizados.
Guía de Uso Rápida
Botones: El dispositivo tiene dos botones en el frontal. El botón de "Configuración" (usualmente a la izquierda, con un ícono de engranaje) y el botón de "Función" (a la derecha, con un ícono de encendido).
1. Entrar al Modo de Configuración:
Desconecte la alimentación del módulo. Mantenga presionado el botón de Configuración y, sin soltarlo, vuelva a conectar la alimentación. La pantalla mostrará los parámetros de configuración actuales.
2. Seleccionar el Tipo de Batería:
Una vez en el modo de configuración, presione brevemente el botón de Configuración para cambiar entre los tipos de batería:
P: Plomo-Ácido (Lead-Acid)
L: Litio-ion (Lithium-ion 3.7V)
F: Fosfato de Hierro y Litio (LiFePO4 3.2V)
3. Ajustar el Número de Celdas o Voltaje:
Una vez seleccionado el tipo de batería, presione brevemente el botón de Función para entrar al modo de ajuste numérico. Use el botón de Función para aumentar el valor y el botón de Configuración para disminuirlo hasta seleccionar el voltaje nominal (para Plomo-Ácido) o el número de celdas en serie (para Litio y LiFePO4).
4. Ajustes Avanzados (S1-S5):
Mantenga presionado el botón de Función por unos segundos para entrar al menú de ajustes avanzados. Use el botón de Configuración para navegar entre S1 y S5, y el botón de Función para activar o desactivar la opción deseada.
S1: Activa la rotación automática entre % y Voltaje.
S2: Activa el modo de reposo (sleep) a los 10 segundos.
S3: Mantiene la luz de fondo siempre encendida.
S4: Muestra un pequeño logo.
S5: Selecciona el modo de curva de descarga.
5. Guardar y Salir:
Una vez terminada la configuración, simplemente desconecte y vuelva a conectar la alimentación. El módulo guardará los cambios automáticamente.
