Descripción:

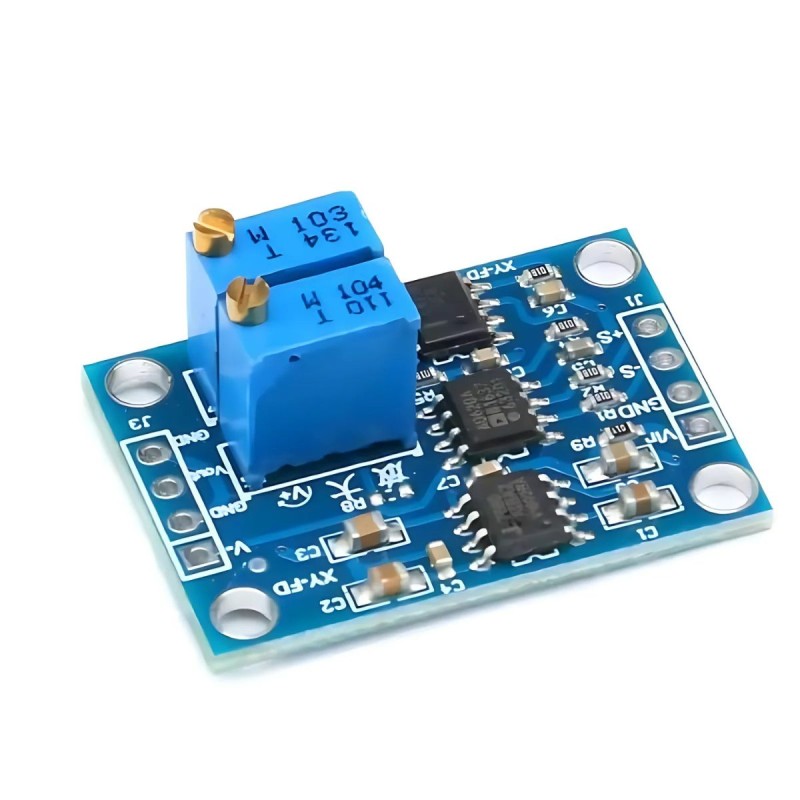

Este módulo integra el amplificador de instrumentación de precisión AD620, diseñado para acondicionar y amplificar señales de voltaje muy pequeñas, del orden de microvolts (µV) y milivolts (mV). Su principal función es tomar una señal diferencial débil, como la proveniente de un sensor, y amplificarla a un nivel de voltaje útil para ser leída por microcontroladores o convertidores analógico-digitales (ADC), destacando por su alta precisión, bajo ruido y una excelente capacidad para rechazar interferencias en modo común. La placa incluye potenciómetros multivuelta que permiten un ajuste fino tanto de la ganancia como del punto cero (offset) de la salida.
Ganancia ajustable: La ganancia de amplificación se puede configurar en un rango amplio, típicamente de 1.5 a 1,000 veces, mediante un potenciómetro de precisión integrado en la placa, lo que permite adaptarlo a una gran variedad de sensores y señales.
Ajuste de cero: Incluye un segundo potenciómetro para calibrar la salida, permitiendo anular cualquier voltaje de offset y asegurar que la salida sea cero cuando la entrada diferencial es cero, mejorando así la exactitud de la medición.
Alta precisión: Basado en el chip AD620, el módulo ofrece un bajo voltaje de offset de entrada y una baja deriva con la temperatura, lo que resulta en mediciones estables y fiables.
Alimentación flexible: El módulo opera con una fuente de alimentación de DC de un solo extremo, típicamente en el rango de 3V a 12V, lo que facilita su integración en sistemas alimentados por baterías o fuentes de poder estándar.
Filtrado de señal: El diseño de la placa suele incluir componentes para el filtrado básico de la señal y el desacoplo de la fuente de alimentación, contribuyendo a una salida más limpia.
- Chip principal: Amplificador de instrumentación Analog Devices AD620.
- Voltaje de alimentación: DC 3.5V a 12V (típicamente conectado en los pines Vin y GND).
- Rango de ganancia: Ajustable de 1.5 a 1,000 veces mediante potenciómetro.
- Señal de entrada: Señal diferencial de 100µV a 300mV.
- Voltaje de salida: Rango máximo de aproximadamente ±(Vin - 2V).
- Ancho de banda: 120 kHz (para una ganancia G=100).
- Voltaje de offset de entrada: Típicamente 50µV (máximo).
- Relación de Rechazo en Modo Común (CMRR): 100 dB (mínimo, para G=10).
- Ajustes integrados: Potenciómetro multivuelta para ganancia y potenciómetro para ajuste de offset (cero).
- Dimensiones de la placa: Aproximadamente 32 mm x 22 mm.
Este módulo es ideal para ingenieros, estudiantes y aficionados que desarrollan proyectos con sensores que generan señales de voltaje muy bajas, como celdas de carga (básculas), galgas extensiométricas, termopares, o en aplicaciones de adquisición de biopotenciales como señales de ECG o EMG.
