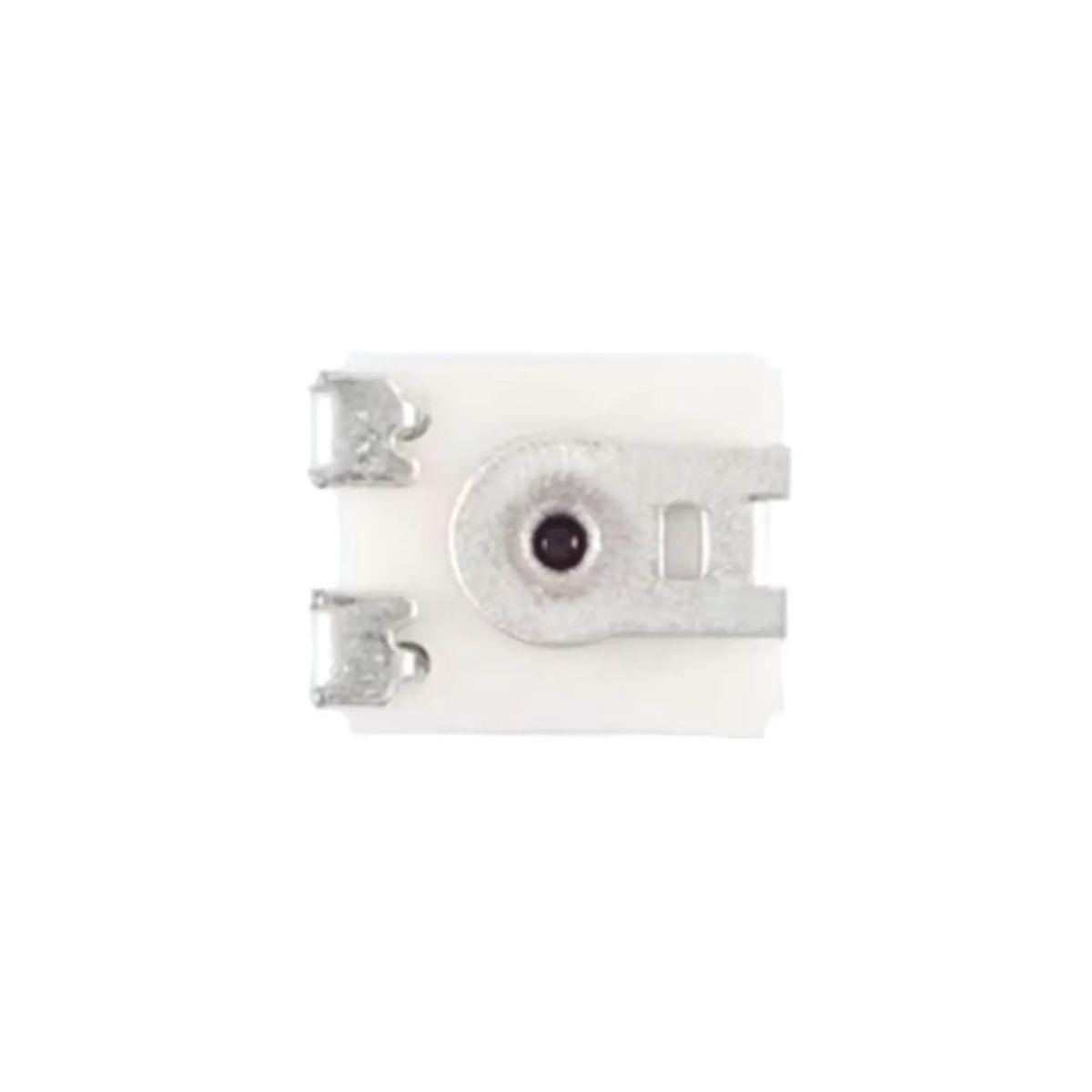

Este componente es un potenciómetro de ajuste de montaje superficial (SMD), también conocido como trimpot, diseñado para ser soldado directamente sobre la superficie de una placa de circuito impreso (PCB). Su función es ofrecer una resistencia variable que se ajusta con un destornillador pequeño para la calibración o el ajuste fino de circuitos electrónicos. La característica más destacada de este modelo es su tamaño ultra compacto de 3x3 mm, que lo hace ideal para su uso en dispositivos electrónicos de alta densidad o con espacio muy limitado donde los componentes de inserción (THT) no son viables.
Tecnología SMD: Diseñado para montaje superficial, es compatible con procesos de ensamblaje automatizados (pick-and-place) y permite una mayor densidad de componentes en la PCB.
Tamaño ultra compacto: Con unas dimensiones de solo 3x3 mm, es una solución para aplicaciones con restricciones severas de espacio, como en dispositivos portátiles, wearables o módulos compactos.
Ajuste superior: El tornillo de ajuste está ubicado en la parte superior, lo que permite un fácil acceso para la calibración después de que el componente ha sido soldado a la placa.
Construcción sellada: El diseño encapsulado protege el elemento resistivo interno del polvo, la humedad y los residuos del proceso de soldadura, asegurando la fiabilidad del ajuste.
Resistencia nominal: 5K Ω (ohmios)
Tecnología de montaje: SMD (Dispositivo de Montaje Superficial)
Dimensiones del cuerpo: 3.1 mm x 3.0 mm x 1.62 mm
Potencia nominal: 0.15 W (150 mW) a 70 °C
Tolerancia de resistencia: ±20%
Tipo de ajuste: Tornillo superior de una sola vuelta
Rango de temperatura de operación: -55 °C a +125 °C
Voltaje máximo de operación: 50 VDC
Ángulo de rotación mecánico: 250° ± 20°
Este potenciómetro es un producto destinado a diseñadores electrónicos, fabricantes y técnicos que trabajan con tecnología de montaje superficial para la creación o reparación de equipos electrónicos compactos y de alta densidad.
