CONCEPTOS BÁSICOS DEL MULTÍMETRO DIGITAL

PRUEBA DE VOLTAJE EN CORRIENTE DIRECTA

Útil para medir el nivel de voltaje o tensión eléctrica (V) en corriente directa (CD). Por ejemplo, en baterías o cargadores.

Los valores obtenidos pueden ser positivos o negativos, dependiendo la polaridad de medición.

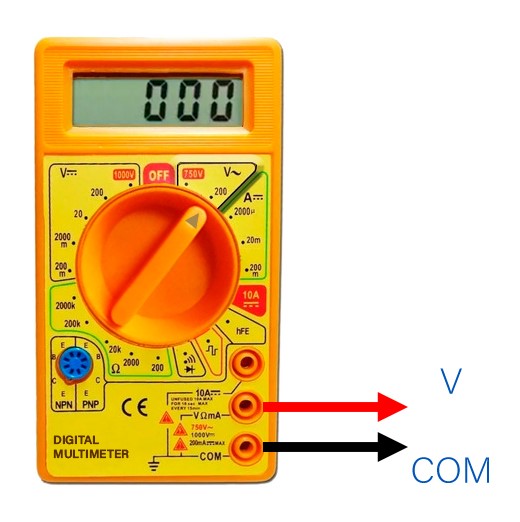

PRUEBA DE VOLTAJE EN CORRIENTE ALTERNA

Útil para medir el nivel de voltaje o tensión eléctrica (V) en corriente alterna (CA). Por ejemplo, en tomacorrientes encontrados en los hogares.

Los valores obtenidos serán únicamente positivos, sin importar la polaridad de medición.

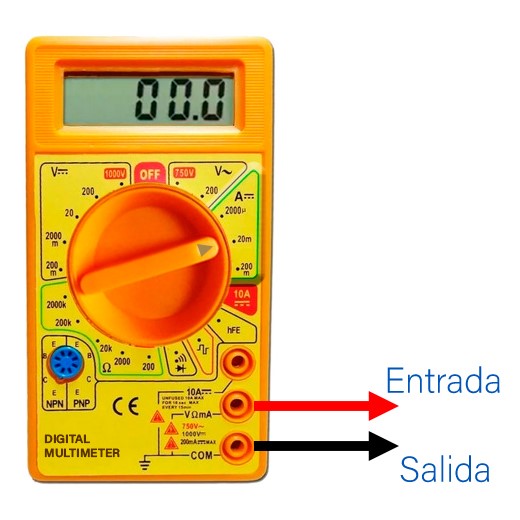

PRUEBA DE INTENSIDAD EN CORRIENTE DIRECTA

Según el multímetro puedes medir la intensidad de corriente eléctrica (I) en alterno o directa.

En este multímetro únicamente podemos medir en corriente directa (CD). Otros modelos permiten en corriente alterna (CA) hasta cierto nivel.

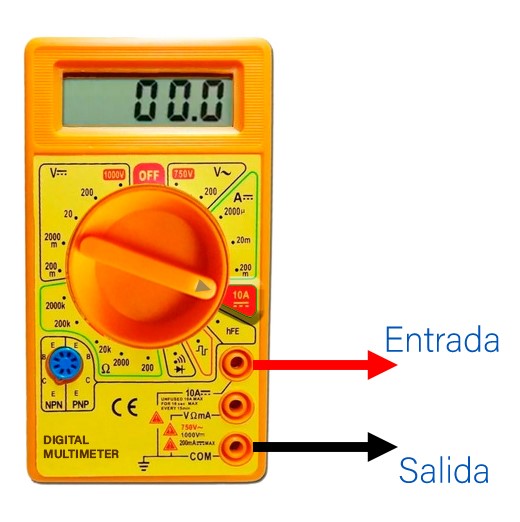

PRUEBA DE INTENSIDAD EN CORRIENTE DIRECTA (ALTO NIVEL)

Para mediciones sin fusible externo, este multímetro cuenta con un apartado para un máximo de hasta 10 Amperios. Algo a tener en cuenta es identificar las conexiones de las puntas de prueba, para este ejemplo; el multímetro cuenta con un conector especificado.

Este modelo permite únicamente mediciones de intensidad (I) en corriente directa (CD). Otros modelos permiten en corriente alterna (CA) hasta cierto nivel.

PREUBA DE TRANSISTORES

Acá no son necesarias las puntas de prueba del multímetro, únicamente se debe introducir el transistor en los apartados correspondientes

Base (E), colector (C), emisor (E).

PRUEBA DE DIODOS Y CONTINUIDAD

Acá podemos encontrar dos funciones, la primera es para medir continuidad, para lo cual la polaridad no es necesaria.

La segunda función sería para medir diodos, para ello se deberá identificar los polos y emparejar ánodo a positivo y cátodo a negativo.

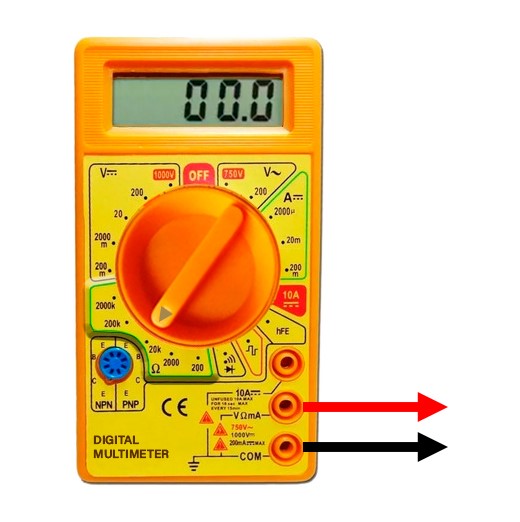

PRUEBA DE RESISTENCIA ELÉCTRICA

Para medir resistencia eléctrica (R) debemos asegurarnos que el componente o aparato a medir se encuentra sin alimentación.

En esta medición el valor obtenido siempre será positivo, sin importar la polaridad de prueba.
