Medio Sumador Binario

01/07/2022 0 Comentarios Blog de "La Electrónica",

Acá encontraras el diagrama de conexión, productos y las instrucciones para poder realizar en protoboard el circuito de medio sumador binario.





Materiales:

  • 1 Switch Dip de 2 posiciones
  • 2 Resistencias de 1K Ohm
  • 1 Compuerta XOR
  • 1 Compuerta AND
  • 2 Resistencias de 200 Ohm
  • 2 LED de 5 mm

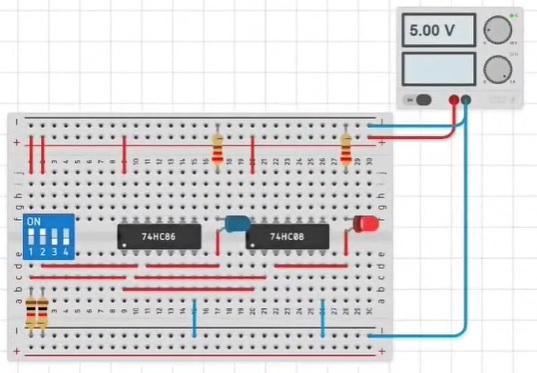

Diagrama de conexiones:



Diagrama logico:





Video de funcionamiento:


https://www.tiktok.com/@laelectronicagt
Etiquetas: sumador medio binario compuerta logica logicas compuertas and xor originial texas instruments
