RESISTENCIAS DE TRES Y CUARO BANDAS

Podemos encontrar resistencias de muchos valores, formas y tamaños físicos diferentes. Prácticamente todas las resistencias de una potencia nominal de hasta 1 Watt, son identificadas con un patrón de bandas de colores que indica el valor de resistencia eléctrica y tolerancia en cada una.

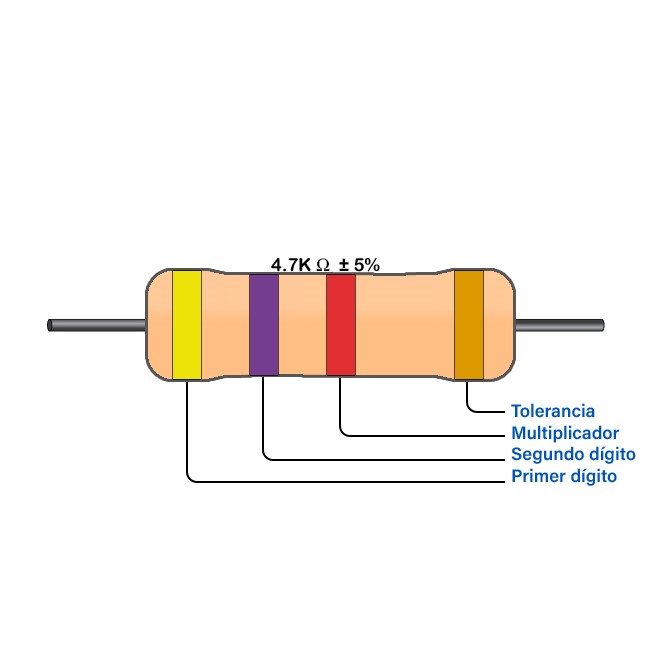

Para leer el valor de cada resistencia primero debemos identificar el lado correcto, generalmente podremos ver tres bandas agrupadas con una pequeña separación para la cuarta banda, esta última debe quedar a la derecha.

Basados en un estándar internacional publicado por la Comisión Electrotécnica Internacional (IEC por sus siglas en inglés). Los colores impresos y su posición en el cuerpo de las resistencias, cuentan con un valor que permite identificar la capacidad de cada una.

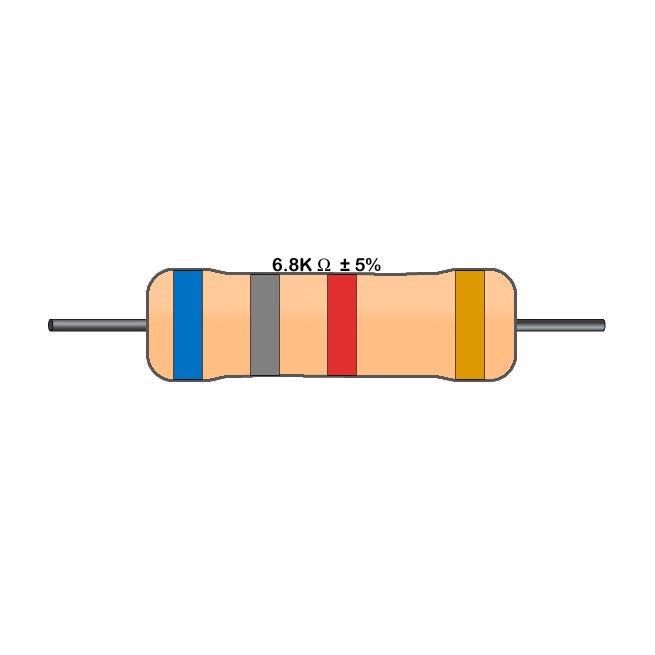

Las primeras dos bandas indican el valor significativo de resistencia, donde podemos obtener un valor desde 0 hasta 99. La tercera banda indica el valor a multiplicar los dígitos anteriores, va desde 0.01 Ohmios hasta 1 Mega Ohmio.

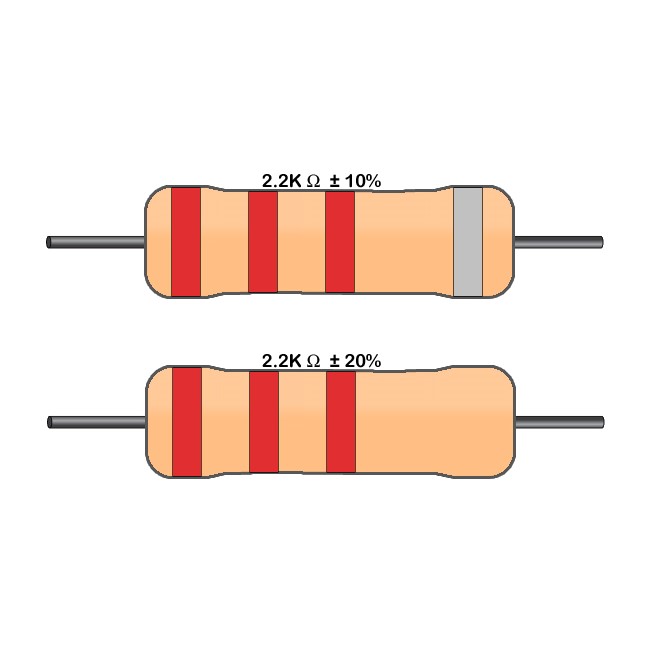

Por último, la cuarta banda indica la tolerancia del valor obtenido de resistencia, físicamente debido a los materiales puede cambiar dicho valor más o menos según indique el color de esta banda. En caso de no encontrar esta banda, la tolerancia sería de un 20%.

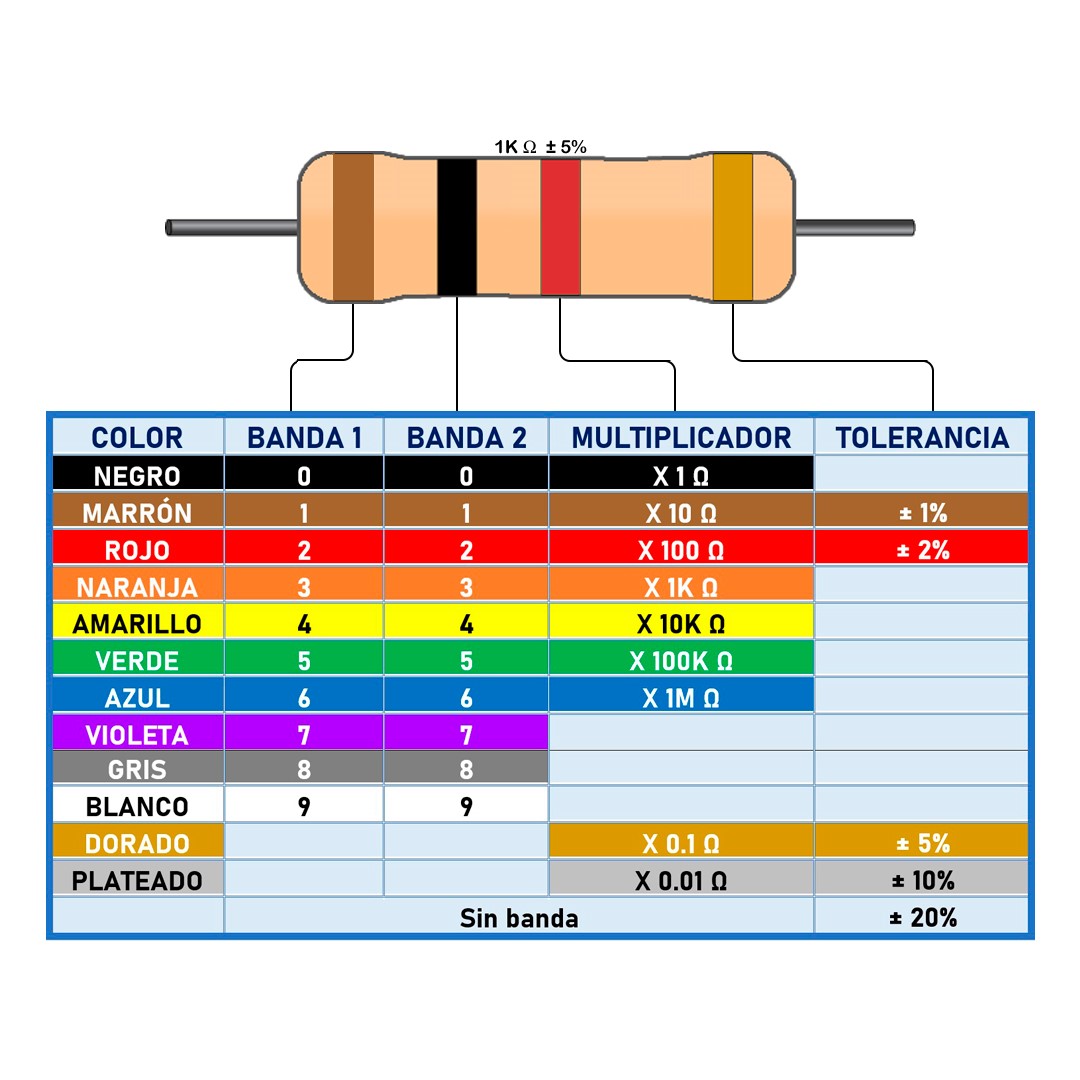

CÓDIGO DE COLORES
